三相异步电动机接线图

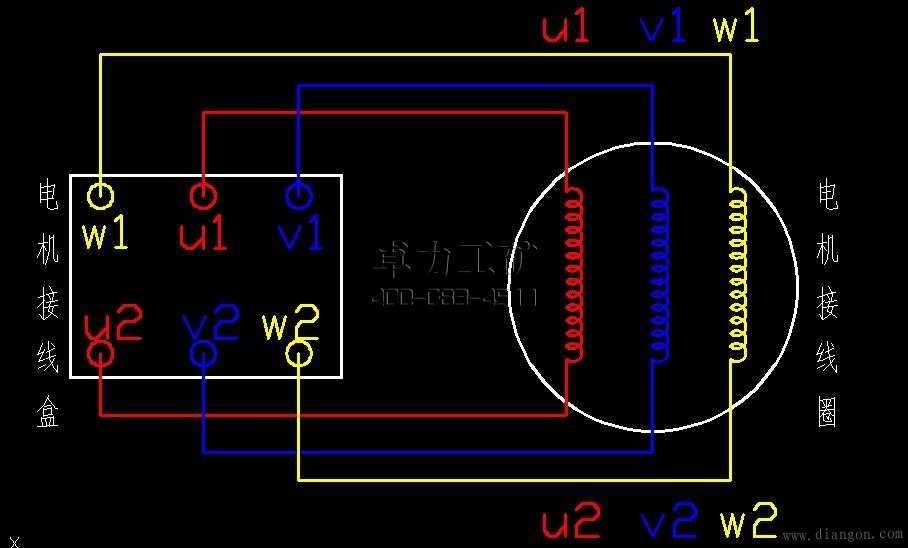

三相电动机接线盒

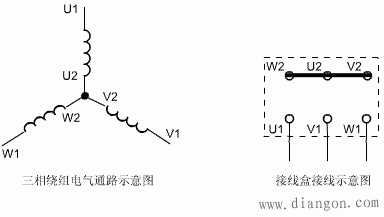

三相异步电动机y接时，接线盒里，连接片的连接方式

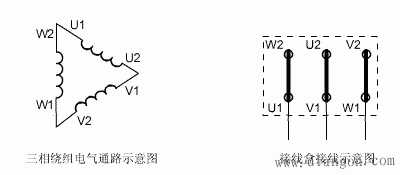

三相异步电动机角接时，接线盒连接片的连接方式

学习三相异步电动机的两种接法
  今天在现场学了点三相异步电机的基本接法：星型接法和三角接法。虽然是些很简单的东，但勉。

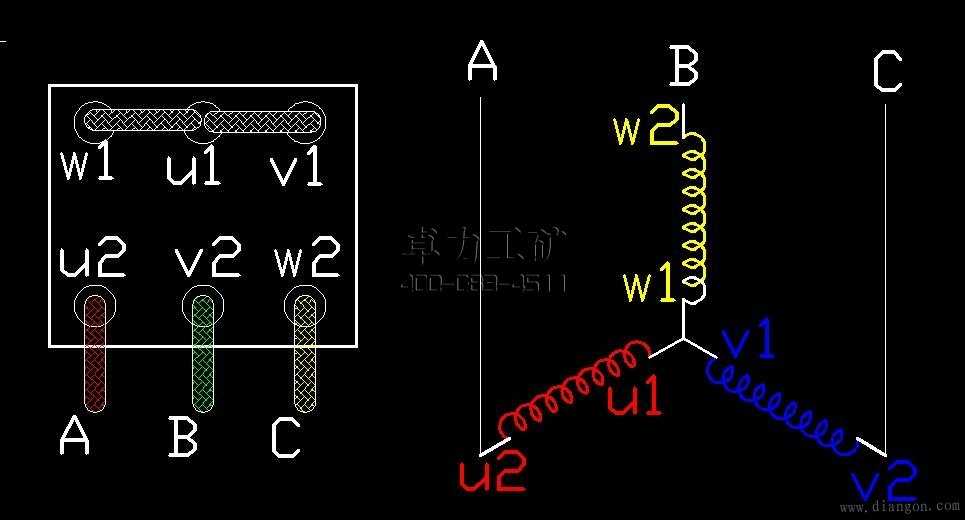

星型接法

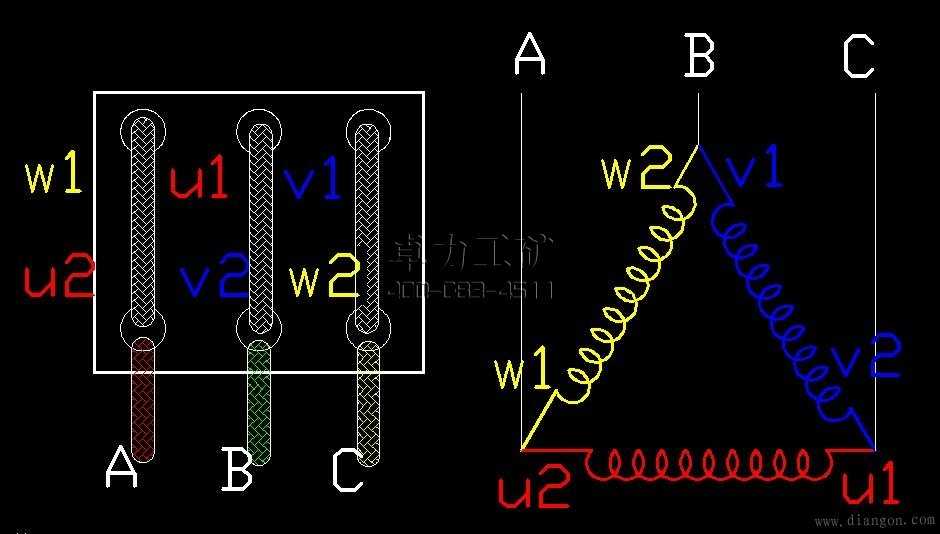

三角接法
星型接法和三角接法的区别:

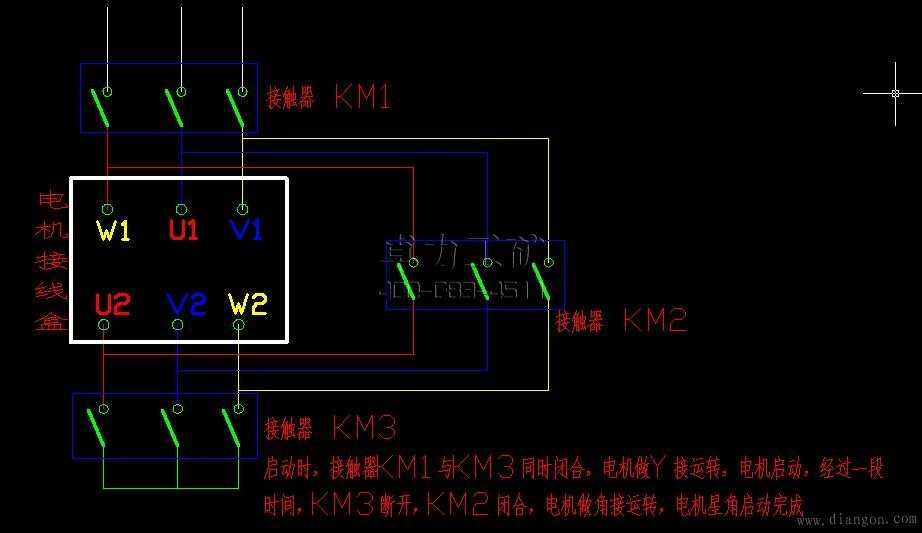

     在承受相同电压及相同线径的绕组线圈中，星型接法比三角型接法每相匝数少根号3倍(1.732倍)，功率也小根号3倍。成品电机的接法已固定为承受电压380V，一般不适宜更改。只有三相电压级别与正常380V不同时才改变接法，如三相电压220V级别时，原三相电压380V星型接法改为三角型接法就能适用；如三相电压660V级别时，原三相电压380V三角型接法改为星型接法就能适用，其功率不变。一般小功率电机是星型接法，大功率的是三角接法。额定电压下，应该使用三角形连接的电动机，如果改成星形连接，则属于降压运行，电动机功率减小，启动电流也减少。额定电压下，应该使用星形连接的电动机，如果改成三角形连接，则属于超压运行，是不允许的。大功率电机(三角型接法)起动时的电流很大，为了减少起动电流对线路的冲击，一般采用降压起动，原三角型接法运行改为星型接法起动就是其中一种方法，星型接法起动后转换回三角型接法运行。
