通信电缆故障测试仪

通信电缆故障测试仪

通信电缆故障测试仪|电缆故障测试仪|电缆测试仪

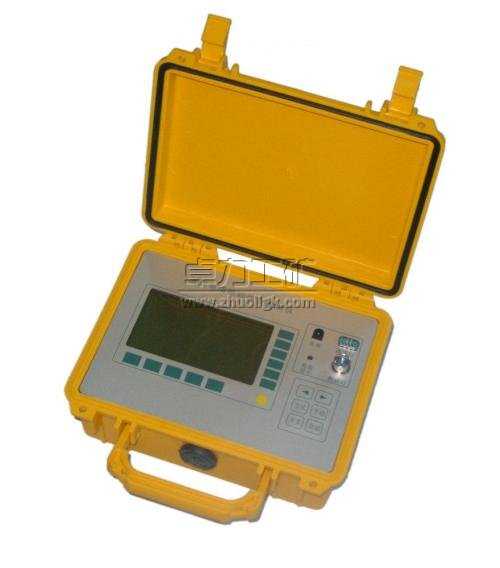

通信电缆故障测试仪由电缆故障测试仪主机、电缆故障定位仪、电缆路径仪和超轻型电缆故障测试专用高频高压电源四个主要部分组成。
整套通信电缆故障测试仪配合使用可以快速准确地找到各种电缆的故障点，适用于广大厂矿企业、冶金、石化系统、电厂、机场、铁路和供电等部门。
电缆故障测试仪主机用于测量电缆故障故障性质，被测电缆全长及电缆故障点距测试端的大致位置。电缆故障定点仪是在电缆故障测试仪主机确定电缆故障点的大致位置的基础上来确定电缆故障点的精确位置。而对于未知走向的埋地电缆，则需使用电缆路径仪来确定地下电缆的走向。若已知地下电缆的具体走向，可不使用电缆路径仪。电 缆故障测试仪主机可与笔记本电脑直接相连，便于管理与操作。通信电缆故障测试仪广泛应用于35KV以下各种不同截面的铝芯、铜芯电力电缆、高频同轴电缆及市话电缆的低阻、短路、开路及各种高阻故障的探测，是保障安全供电的必备设备和电缆生产、维护工作者的得力助手。

采用标准
本电缆故障综合测试系统的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：
1. GB/T 16927.1-1997 《高电压试验技术 第一部分：一般试验要求》
2. GB/T 16927.2-1997 《高电压试验技术 第二部分：测量系统》
3. DL/T 848.1-2004 《高压试验装置通用技术条件 第1部分》
产品组成部分
一）、主机性能介绍
a、可测的电缆故障类型：
各种截面的铝芯或铜芯电力电缆、同轴电缆、及其他类型电缆的：闪络性电缆故障或电阻值极高的故障；封闭性电缆故障或一般高阻的故障；电缆的低阻故障、短路或开路故障；电缆长度和电波在电缆中的传播速度。
b. 规格及参数
1. 可测电缆的电压等级： 35KV 以下；
2. 最大测试距离： 15Km；
3. 工作极限误差： ±3%；
4. 使用环境温度： -10～40℃；
5. 使用环境湿度： 45～75 %；
6. 工 作 电 源： 可充电电池
7. 功 耗： 30W；
8. 外 形 尺 寸： 230*140*270（mm3）；
9. 重 量： 2 kg；
电缆故障定位仪性能介绍
电缆故障定位仪配备了一流的集成电路和放大器。在电缆故障定位仪器的声音通道上的过滤装置最大限度地去除干扰噪音，同时增强电弧产生的声音。液晶显示屏可同时显示声音脉冲和磁脉冲以及故障点距探头测试点的距离。这样通过监听地下声音的变化及显示距离来共同判断故障点。
a. 规格及参数
1. 可同步接受故障点放电时产生的声波和电磁波并显示探头到故障点的距离；
2. 显示距离： 最大22.6米，最小距离0.1米；
3. 电源电压： 9V；
4. 功 耗： 0.2W；
5. 使用温度： - 10-40℃；
6. 外形尺寸： 定位仪：180*80*70； 探 头：Ф85*90；
7. 重 量： 1.5Kg（含探头）；
电缆路径仪性能介绍
电缆路径仪是核查地下电缆走向、埋深的仪器，在电缆径路不明的情况下，查找地下电缆的路径及深度。
a. 规格及参数：
1. 测试信号： 正弦波，频率 15KHz、1KHz；
2. 输出功率： > 30W;输出阻抗： >8Ω;
3. 电源电压： 交流220V± 10﹪，50Hz±1﹪；
4. 使用环境温度：-10 - 40 ℃；
5. 外形尺寸： 300*250*90
6. 重 量： 1.5kg
专用高频高压电源性能介绍
电缆故障测试专用高频高压电源满足《中华人民共和果电力行业标准，高压试验装置通用技术条件》。主要用于对35KV及以下电缆故障测试时做冲击放电试验、也可用于电[1]  缆、电容器、电机、瓷瓶等的耐压试验，是工频高压电源的换代产品。
超轻型电缆故障测试专用高频高压电源采用高频、高压开关电源原理，重量轻、重量轻、输出电压高，大大提高了电缆故障测试现场使用的便携性、安全性，告别了现场繁重的分体式高压的搬迁移动、接线复杂等问题。特别是对于电缆故障测试及精确定点时提供了前所未有的高压电源，替代了需要用65余公斤的试验变压器和操作箱，同时也解决了测试电缆时烦琐的现场接线。在电缆故障测试方面能如此高频率输出35KV的高电压，填补了国内电缆故障测试领域的一项空白，使电缆故障测试从未变的如此简单、安全。
1. 适用范围：
超轻型电缆故障测试专用高频高压电源是电力电缆故障测试中各类高阻性接地型和疑难电缆故障定位的必备高压信号发生装置。广泛适用于各种电力电缆、铁路信号电缆、通信电缆的粗测和精确定点，电缆故障测试种类包括各种高阻故障、闪络性故障、低阻接地故障。
2. 产品特点:
有电压调节及自动稳压功能。具有开路、短路自动保护功能。输出电压值为真实高压直读显示。功能完善可靠，箱体采用工程塑料绝缘材料，操作绝对安全。体积小、重量轻、接线简单。可连续工作4小时以上。 3.技术指标:
最高输出电压　：≮35KV
最大工作电流　：≮40mA
显示电压值误差：<±2%
放电能量：≮2450J/5S
最小放电周期3秒
工　作　环　境：
工作电压：220V±10% 50Hz
工作温度 ：-10℃－ 50℃
工作湿度（相对）：≤80%
海拔高度：3000米以下
最大功率：<1.5KVA
体积：43cmx38cmx23cm
重量：11kg

卓力工矿是国内知名通信电缆故障测试仪生产厂家，有丰富的经验为客户提供高品质的通信电缆故障测试仪及完善的售后服务，如果您想了解最新通信电缆故障测试仪价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：通信电缆故障测试仪发货时间？ 通信电缆故障测试仪售后保障？ 通信电缆故障测试仪订货需要提供什么信息？

产品标签：通信电缆故障测试仪| 电缆故障测试仪|电缆测试仪
