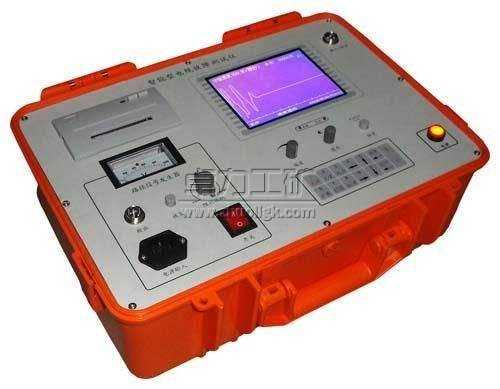

HD4200型电缆故障测试仪

HD4200型电缆故障测试仪|电缆故障测试仪

HD4200型电缆故障测试仪是一种集电缆路径探测、埋深测试、相对地绝缘故障定点三位一体的仪器，可探测各种金属传输线的对地和不对地的故障。
概述编辑
该仪器解决了以前各种仪器不能对短路、低阻故障精确定点的问题。在设计理论上由以前人们普遍知道的脉冲反射法改为感应法，利用电磁感应的原理来实现该仪器的各种功能。HD4200型电缆故障测试仪中采用了大规模集成电路和先进的滤波技术，提高了抗干扰力，性能相当稳定，定位精确度高（约10公分）
仪器组成
HD4200型电缆故障测试仪由三部分够成：
◆发射机 ◆接收机 ◆测棒 ◆探头
各部分面板介绍
（一） HD4200型发射机如图所示：
1 “测试端”：红色输出接被测电缆的故障相；
2 “接地”黑色输出端通过地钎接大地；
3 “绝缘电阻--信号输出”：
4 “AC220V插座”：直接供交流电使用；(定位时使用）
开关打开“信号输出”挡时，仪器进入测试状态，表头显示信号强弱；
5 “电源指示灯”：打开电源开关，该灯亮表示仪器工作正常，仪器可使用；
6 电池指示灯：“电池”指示灯表示电池电量不足，仪器可正常工作。若“电池”指示闪烁，一般情况下，仪器还可使用一段时间（大约20分钟至60分钟，由电池使用时间和被测故障情况决定）；
7 “电源开关” ；
8 “充电插孔”当充电时，充电器指示灯为红色。若电池已充足，充电器指示灯为绿色。充电器为专用充电器，若遗失和损坏，请与本公司联系；
9 “输出幅度”：当接上被测金属传输线时，将“输出幅度”逐挡进行调整以观察哪挡的调整使表针偏转最大，此即为最合理调节。在进行故障定位时，一般“输出幅度”选择根据被测线的长度来定。
10 “表头”：显示仪器工作状态；
（二） HD4200型接收机如图所示：
1 “显示器”：显示器中的指示可帮助你进行埋深、判断故障点所在的方向、故障点定位；
2 “频率”：接收信号选择，对应与发射机的音频或射频信号，发射机发射那种信号，接收机就接收那种信号；
3 测棒和探头插孔，用于接收信号
4 “电源指示灯”：打开电源开关，该灯亮表示仪器工作正常，仪器可使用；
5 电池指示：“电池”指示灯表示电池电量不足，仪器可正常工作。若“电池”指示为0，则须充电；
6 信号指示灯：当信号接收走过故障点时，指示灯熄灭。
7 “电源开关”；
8 “充电插孔”当充电时，充电器指示灯为红色。若电池已充足，充电器指示灯为绿色。充电器为专用充电器，若遗失和损坏，请与本公司联系；
技术指标
⒈ 探测距离<35Km ⒉ 探测深度≤3.5m
⒊ 定位范围<5MΩ ⒋ 路由误差<5cm
⒌ 定位误差<5cm ⒍ 感应故障点距离≤20cm
整机配件
⒈ HD4200发射机 1台
⒉ HD4200接收机 1台
⒊ 双Q连接线 1根
⒋ 测棒 1个
⒌ 探头 2个
⒍ 地钎 1个
7. 信号辅助接地线 1根
8. 耳机
仪器使用前准备工作
测试之前要对电缆的分布情况，接线方式，埋设情况以及发生故障类型（断线、短路、漏电）的情况详细了解清楚，对于测试者来说，是很有帮助的，其意义就在于可以帮助测试者作出真确判断，进而确定有效的测试方法，节约时间，提高工作效率。
仪器的使用方法
⒈ 如何探测路径：
⑴ 发射机的连接方式，黑输出端接大地，红输出端接被测电缆，如接其它相需将终端接大地。一般是从电缆末端向配电柜方向加信号。
⑵ 然后选择频率，调节功率强度。（根据不同深度来定）判断方式：接收机接到的信号强度来判断功率、频率的档位。
⑶将接收机中的频率拨向与发射机相对应的挡位，然后根据信号强弱调节深度。
⒉ 如何进行故障定位：
如果被测电缆有故障的情况下，选择故障最严重的相作为测试相。则将发射机连接220V直流交流转换插孔，将探头从接收机的输出空拔出，换上测棒，音频调制最大，“用双Q线连接故障插孔和探测弓，打开仪器电源，在发射机跟前应能接收到清晰的信号，接下来就是沿着电缆的路径向前去探测故障点了，每隔3—4米探测一下，耳机在故障区域会发出“嘟嘟”的声音。在找到声音来源后，可以使用十字定位原理来定位。
⒋如何查找断线不接地的故障：
发射机上的红线接地故障，黑线随便接一根好线，第三根线从好线上接地棒，（此方法适用地面电缆：如要是地埋电缆则不用第三根工具线）接收机可以很好的探测到故障点位置。
注意事项
HD4200型电缆故障测试仪是一种工具型的仪器，根据我们的实际测试经验并结合仪器的设计原理，现将一些要点介绍给大家：
首先，在测试之前我们要先做几个判断：就是要确认是电缆发生故障并且要查清楚是哪一条电缆出了故障，以及故障的特性等。可以用万用表（开路、短路、断路、单相接地等等）一一判断出来，还要了解接地情况，如果是采用电缆的一相作为接地保护的话，要在配电柜处断开故障电缆的接地保护线。
1. 一般情况下，不要在配电柜处测试，如必须在此测试，要将电缆零线解开。
2. 如要在硬化路面上精确定位时，需在两个探针处滴一些水，同时采用音频工作。
3. 通过调节旋钮使接收机必须接收到清晰的信号（音频或射频），“音频”收不到清晰的信号，就改用“射频”，反之亦然,此时接收调节旋钮应开到最大音量。
4. 仪器接地线要与故障点反向拉直并保证良好接地（如果太干燥，需浇水）。
5.一般情况下，测试时不选用零线作为测试线（测路径除外）。
6. 找电缆路径时，选用“音频” “射频”工作，都可以查找路径，确保使接收机的声音或信号显示最清晰。
7. 测试时不要轻易下结论，要在两点之间全部探一遍，找到故障指示最明显处，再下结论。
8. 在测试过程中，探测头和仪器尽量保持平衡稳定，不要晃动。
9. 显示器显示信号和指示灯正常亮，表示没有故障。只有显示器显示信号消失或减弱，指示灯熄灭，才接近故障点，如果是不等探测准确位置，可进行定位检测。
10. 在仪器操作正确的前提下，如测试不出故障，此时故障可能在测试端，可将发射机换到电缆另一端进行测试。
11.要想精确定位可采用十字定位法精确定位。
12.该套仪器适合于地埋电缆和架空电缆。
13. 仪器不使用时，将仪器电源关上。
14. 测棒使用时不要强行用力。
15. 仪器要保存在通风、干燥的地方。
