JD-25绞车说明书
JD-25绞车
JD-25绞车|
JD调度绞车，调度绞车，绞车，JD-25绞车
132-8008-2001
工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动大齿轮架上的一大行星齿轮转动。
外层钢丝绳静张力：20千牛；
外层钢丝绳速度：1.2米/秒 ；
容绳量：400米；
钢丝绳直径：∮16毫米；
卷筒规格：Φ300×356毫米；
电动机
型号：YBJ25-4；
功率：25千瓦；
转速：1470转/分；
电压：380伏/660伏；
外形尺寸(长×宽×高)：1350×1140×1190毫米；
绞车质量(包括电机) ：1460千克。

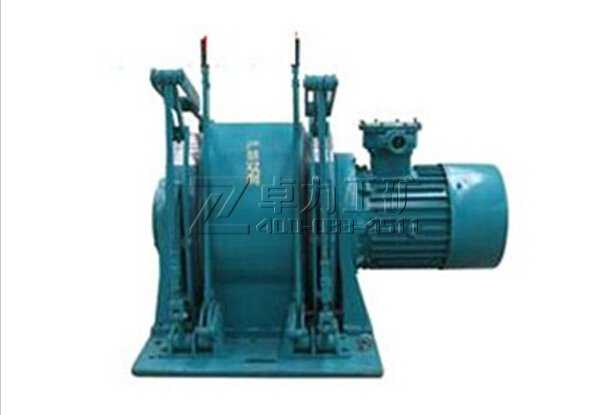

JD-25调度绞车结构特点与工作原理
JD-25调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成，结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上。工作原理：电机齿轮带动左端小齿轮架的一对小行星齿轮旋转，由于小内齿轮是固定不动的，所以小行星齿轮除作自转外，还要围绕电机齿轮公转，即带动小齿轮架旋转，从而使主轴旋转，固定在主轴右端的中心齿轮也旋转，于是带动大齿轮架上的一大行星齿轮转动。
JD-25调度绞车技术参数
型号：JD-25；外层钢丝绳静张力：20千牛；
外层钢丝绳速度：1.2米/秒 ；
容绳量：400米；
钢丝绳直径：∮16毫米；
卷筒规格：Φ300×356毫米；
电动机
型号：YBJ25-4；
功率：25千瓦；
转速：1470转/分；
电压：380伏/660伏；
外形尺寸(长×宽×高)：1350×1140×1190毫米；
绞车质量(包括电机) ：1460千克。
卓力工矿是国内知名JD-25绞车生产厂家，有丰富的经验为客户提供高品质的JD-25绞车及完善的售后服务，如果您想了解最新JD-25绞车价格或者更详细信息，欢迎拨打服务热线：
13280082001 18605374511.或者联系在线客服：
点击这里、立刻咨询；我们携程为您服务！
常见问题：JD-25绞车发货时间？ JD-25绞车售后保障？ JD-25绞车订货需要提供什么信息？
