3051DP智能差压变送器说明书

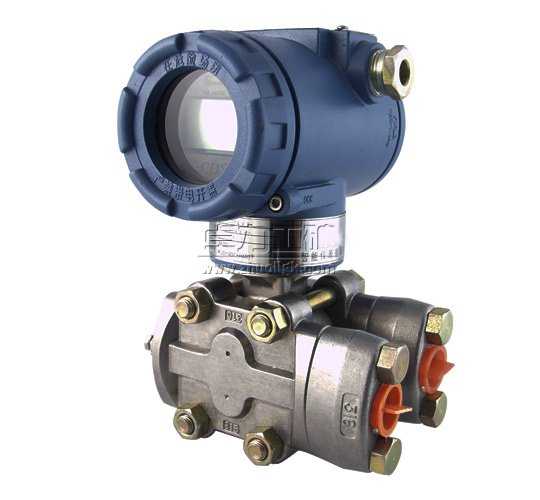

3051DP智能差压变送器
3051DP智能差压变送器|3051DP差压变送器
3051DP差压变送器是采用国外应用最广泛，技术最成熟的电容式传感器芯体，并引进国外全套生产工艺和技术，生产出的最新型系列化差压送器。过程压力通过两侧或一侧的隔离膜片、 灌充液传至δ室的中心测量膜片，中心膜片是一个张紧的弹性元件， 它对于作用在其上的两侧压力差产生相应变形位移，其位移与差压成正比，最大位移约100um，这种位移转变为电容极板上形成的差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号，供给PLC及二次仪表。 现已广泛用于石油、化工、冶金、电力、食品、造纸、医药、纺织等工业生产过程检测控制系统中。
3051DP智能差压变送器是引进国外先进技术和设备生产的新型变送器，关键原材料，元器件和零部件均源自进口，整机经过严格组装和测试，具有设计原理先进、品种规格齐全、安装使用简便等特点。由于该机型外观上完全融合了目前国内最为流行以及被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列产品在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，3051DP智能差压变送器设计小巧精致外，更推出具有HART现场总线协议的智能化功能。超级的测量性能，用于压力、差压、液位、流量测量。
3051DP差压变送器适用领域
◆ 石油、化工、天然气、煤矿开采、冶金、电力、建材、机械
◆ 食品、乳业、酿酒、制药、饮料、水产养殖、农业灌溉、畜牧业
◆ 污水处理、环保净化、水利检测、自来水厂等
◆ 造纸、纺织、陶瓷、化纤、橡胶等工业领域
◆ 铁路交通、造船、航空航天、科学实验、军工领域、智能建筑
3051DP差压变送器主要功能特点
◆ 可以检测差压、表压、绝压等压力变量
◆ 感测介质差压，转换成4-20mADC的标准电流信号输出
◆ 单相过载保护性好
◆ IP67防护，防爆型可选，适用各种恶劣环境
◆ 测量精度高达±0.5%FS，可选±0.2%FS
3051DP智能差压变送器的选型表
| 型号 | 变送器类型 | ||||
| 3051DP | 差压变送器 | ||||
| 代码 | 压力测量范围（URL） | ||||
| 2 | 0-0.1～1.0KPa | ||||
| 3 | 0-1.3～6.0KPa | ||||
| 4 | 0-6.2～37.4KPa | ||||
| 5 | 0-31.1～186.8KPa | ||||
| 6 | 0-117～690KPa | ||||
| 7 | 0-345～2068KPa | ||||
| 8 | 0-1170～6900KPa | ||||
| 9 | 0-3450～20680KPa | ||||
| 0 | 0-6890～41370KPa | ||||
| 代码 | 变送器输出 | ||||
| A | 4-20mA，HART协议数字信号输出 | ||||
| 代码 |
结构材料 法兰接头 |
排液 排气阀 |
膜片 | 灌冲液 | |
| 22 | 316SST | 316SST | 316SST | 硅油 | |
| 23 | 316SST | 316SST | 哈氏合金C | 硅油 | |
| 24 | 316SST | 316SST | 钽 | 硅油 | |
| 25 | 316SST | 316SST | 蒙乃尔 | 硅油 | |
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | 硅油 | |
| 34 | 哈氏合金C | 哈氏合金C | 钽 | 硅油 | |
| 2A | 316SST | 316SST | 316SST | 惰性液 | |
| 2B | 316SST | 316SST | 哈氏合金C | 惰性液 | |
| 2C | 316SST | 316SST | 钽 | 惰性液 | |
| 2D | 316SST | 316SST | 蒙乃尔 | 惰性液 | |
| 3C | 哈氏合金C | 哈氏合金C | 哈氏合金C | 惰性液 | |
| 3D | 哈氏合金C | 哈氏合金C | 钽 | 惰性液 | |
| 5B | 蒙乃尔 | 蒙乃尔 | 蒙乃尔 | 惰性液 | |
| 7B | 316SST | 哈氏合金C | 哈氏合金C | 惰性液 | |
| 7C | 316SST | 哈氏合金C | 蒙乃尔 | 惰性液 | |
| 代码 | 安装支架 | ||||
| B1 | 2-in管道安装弯支架 | ||||
| B2 | 面板安装支架 | ||||
| B3 | 2-in管道安装平支架 | ||||
| 代码 | 表头（可选） | ||||
| M4 | 液晶显示，0-100%表头 | ||||
| M5 | 液晶显示，平方根表头 | ||||
| 代码 | 外壳 | 导线管入口尺寸 | |||
| A | 铝，覆聚氨酯涂层 | 1/2-14NPT | |||
| B | 铝，覆聚氨酯涂层 | M20×1.5（CM20） | |||
| J | 不锈钢 | 1/2-14NPT | |||
| K | 不锈钢 | M20×1.5（CM20） | |||
| 代码 | 阀组一体化安装（可选） | 材料 | |||
| S5 | 一体化安装型阀组 | 316SST | |||
| 代码 | 法兰和接头用螺栓 | ||||
| L | 碳钢镀镉 | ||||
| 代码 | 过程接头 | ||||
| N1 | 1/4-18NPT连接 | ||||
| Y1 | 1/4-14NPT“一”型接头连接 | ||||
| Y2 | M20×1.5“T”型接头连接 | ||||
| 代码 | 接液O型环材料 | ||||
| W2 | 丁睛橡胶 | ||||
| W3 | 乙烯-丙烯 | ||||
| W4 | 特氟隆 | ||||
| 代码 | 引压连接（可选） | ||||
| D1 | 侧面顶部排液/排气 | ||||
| D2 | 侧面底部排液/排气 | ||||
| D6 | 低压侧盲法兰，无1/4NPT | ||||
| 代码 | 远传（可选） | ||||
| S1 | 附一个远传装置（毛细管式） | ||||
| S2 | 附一个远传装置（直接安装式） | ||||
| S3 | 附两个远传装置（毛细管式） | ||||
| S0 | 附两个远传装置（一个毛细管式，一个直接安装式） | ||||
| 代码 | 危险场所认证 | ||||
| E5 | 本安iaⅡCT4/CT6 | ||||
| K5 | 隔爆dⅡCT4/CT6 | ||||
