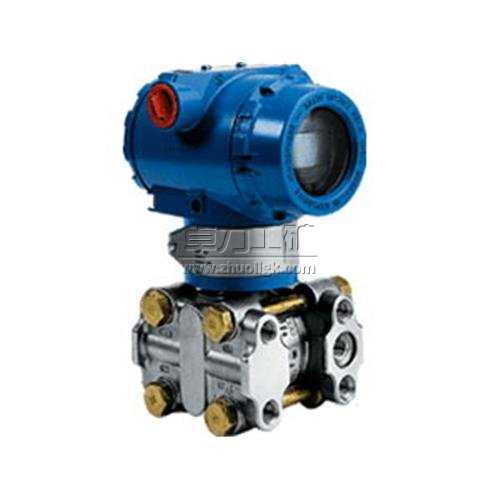

3851DR智能微差压变送器

　　3851DR智能微差压变送器的设计原理顾名思义差压变送器所测量的结果是压力差，即△P=ρg△h。微差压变送器（ATE1851DR）用于测量炉内压，然后转变成4～20mA DC信号输出。

全国销售热线:400-083-4511　0537-7970778　13280082001

3851DR智能微差压变送器

3851DR智能微差压变送器|ATE1851DR微差压变送器

3851DR智能微差压变送器的设计原理

顾名思义差压变送器所测量的结果是压力差，即△P=ρg△h。

微差压变送器（ATE1851DR）用于测量炉内压，然后转变成4～20mA DC信号输出。
ATE1851DR智能型微差压变送器也可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。ATE1851DRL现场调整式智能差压变送器是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。

1. 性能规格

（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。）

参考精度　
数字、智能：±0.2%校验量程　
模拟、线性：±0.5%校验量程

稳定性　
数字、智能：6个月，±0.2%URL　
模拟、线性：6个月，±0.5%URL

环境温度影响　
数字、智能：　零点误差：±0.2%URL/56℃　
总体误差：±(0.2%URL+0.18%校验量程）/56℃

1.3.2.模拟、线性　零点误差：±0.5%URL/56℃　总体误差：±(0.5%URL+0.5%校验量

程）/56℃

1.4. 静压影响　零点误差为±0.5%URL。可在线通过重新调零来修正。

1.5. 振动影响　在任意轴向上，200Hz下振动影响为±0.5%URL/g

1.6. 电源影响：小于±0.005%输出量程/伏特。

1.7. 负载影响：　没有负载影响，除非电源电压有变化。

1.8. 电磁干扰/射频干扰（EMI/RFI影响）　由20至1000MHz，场强达至30V/M时，

输出漂移小于±0.1%量程。

1.9. 安装位置影响　零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。

2. 功能规格　
数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整　
模拟、线性：量程和零点连续可调

零点正、负迁移　零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于最小量程。

输出　数字、智能：　4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。

技术参数

1.精度：优于0.5% ；2.非线性失真：优于 0.5%；

3.额定工作电压：+24V±20% ，极限工作电压：≤35V ；

4.电源功耗：静态4mA，动态时相等与环路电流，内部限制25mA+10%；

5.额定输入：5A　．．．．．．1KA（38个规格）；

6.穿孔穿芯圆孔直径：8、9、12、20、25、30mm；

7.输出形式：两线制DC4～20mA；

8.输出电流温漂系数：≤50ppm/℃；

9.响应时间：≤ 100mS；

10.输入/输出绝缘隔离强度：>AC3000V、1min、1mA；

11.输出负载电阻：RL=V+－10V/0.02　（Ω )；

注:(1)标准V+24V时负载阻抗为700Ω；

(2)RL=250Ω 转换1～5V的电阻 + 两根传输线路总铜阻。

12.输入过载保护:30倍1min；

13.输出过流限制保护：内部限制25mA+10%；

注:(1)国际标准输出过流限制保护：内部限制25mA+10%；

(2)可按客户要求定制：内部限制22mA+10%，24mA+10% 。

14.两线端口瞬态感应雷与浪涌电流TVS抑制保护能力：TVS抑制冲击电流35A/20ms/1.5KW；

15.两线端口设置有+24V电源反接保护；

16.输出电流设置有长时间短路保护限制；内部限制25mA+10%；

17.工作环境： -40℃－80℃，10%－90%RH；

18.贮存温度： -50℃－85℃；

19.执行标准：GB/T13850－1998；

20.系列型号，规格，接线示意图，产品外形，产品照片，安全注意事项。

微差压变送器的选型

3851DR	微差压变送器
	代码	量程范围KPa
2	0-0.125～1.5KPa
	代码	输出
F	4-20mA
	代号	结构材料
法兰和接头	排气/排液阀	隔离膜片	灌充液体
22	316不锈钢	316不锈钢	316不锈钢	硅油
	代号	最大工作压力MPa
A-	1
B-	4(特殊6.9）
	代码	选项
M1	0-100%线性指示表
M2	LCD显示表
M3	LCD显示表
B1	管装弯支架
B2	板装弯支架
B3	管装平支架
D1	侧面泄放阀在压力室上部
D2	侧面泄放阀在压力室下部
不注	1/2NPT锥管螺纹接头
C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
d	隔爆型dⅡBT4
i	本安型iaⅡCT6
s	不锈钢三阀组
