ZL1151/3351DP型智能差压变送器

ZL1151/3351DP型智能差压变送器

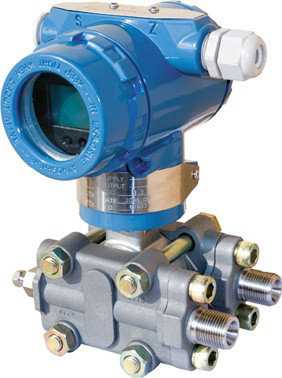

ZL1151/3351DP型智能差压变送器|智能差压变送器

ZL1151/3351DP型智能型差压变送器用于测量液体、或蒸汽的液位、密度和压力，然后将其转变成4～20mA DC信号输出。
ST1151/3351DP智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。
ZL1151/3351DP现场可调式智能差压变送器是本公司根据现场要求研制开发的新产品，可脱离手操器，通过按键方式实现现场调零、组态等操作。

性能规格
（零基准校验范围，参考条件下，硅油充液，316 L不锈钢隔离膜片。
.1. 参考精度
1.1.1. 数字、智能：±0.1%校验量程
1.1.2. 模拟、线性：±0.2%校验量程
1.2. 稳定性
1.2.1. 数字、智能：6个月，±0.1%URL
1.2.2. 模拟、线性：6个月，±0.2%URL
1.3. 环境温度影响
1.3.1. 数字、智能
零点误差：±0.2%URL/56℃
总体误差：±(0.2%URL+0.18%校验量程）/56℃
1.3.2.模拟、线性
零点误差：±0.5%URL/56℃
总体误差：±(0.5%URL+0.5%校验量程)/56℃
1.4. 静压影响
1.4.1.零点：
对于量程4至8，在13790kPa下为±0.2%URL;其它量程为±0.25%URL。零点误差可在线通过重新调零来修正。
1.4.2.量程：
可修正至±0.25%输出读数/6895kPa，对于量程3，可修正至±0.5%输出读数/6895kPa
1.5. 振动影响
在任意轴向上，200Hz下振动影响为±0.05%URL/g
1.6. 电源影响
小于±0.005%输出量程/伏特。
1.7. 负载影响：
没有负载影响，除非电源电压有变化。
1.8. 电磁干扰/射频干扰（EMI/RFI影响）
由20至1000MHz，场强达至30V/M时，
输出漂移小于±0.1%量程。
1.9. 安装位置影响
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
2. 功能规格
2.1. 测量范围：差压：0-1.3～6890KPa
静压：4、10、14MPa
2.2. 零点与量程
2.2.1.数字、智能：
可用本机量程和零点按钮调整，或用HART手操器远程调整。
2.2.2.模拟、线性：
量程和零点连续可调。
2.3. 零点正、负迁移
零点负迁移时，量程下限必须大于或等于-URL；零点正迁移时，量程上限必须小于或等于+URL。校验量程大于或等于最小量程。
2.4. 输出
数字、智能：
4～20mA DC，用户可选择线性或平方根输出,数字过程变量叠加在4～20mA DC信号上，可供采用HART协议的上位机使用。
模拟、线性：
4～20mA DC,与过程压力成线性。

特点分析
模拟型特点
● 精度高
● 量程、零点外部连续可调
● 稳定性能好
● 正迁移可达500%、负迁移可达600%
● 二线制
● 阻尼可调、耐过压
● 固体传感器设计
● 无机械可动部件、维修量少
● 重量轻（2.4kg）
● 全系列统一结构、互换性强
● 小型化（166mm总高）
● 接触介质的膜片材料可选
● 单边抗过压强
● 低压浇铸铝合金壳体
智能型特点：
●超级的测量性能，用于压力、差压、液位、流量测量
●数字精度：+（-）0.05%
●模拟精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●稳定性：0.25% 60个月
●量程比：100：1
●测量速率：0.2S
●小型化（2.4kg）全不锈钢法兰，易于安装
●过程连接与其它产品兼容，实现最佳测量
●世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性
●采用16位计算机的智能变送器
●标准4-20mA，带有基于HART协议的数字信号，远程操控
●支持向现场总线与基于现场控制的技术的升级。

性能参数
测量速率：0.2S 　
l 小型化（2.4kg）全不锈钢法兰，易于安装 　
l 过程连接与其它产品兼容，实现最佳测量 　
l 世界上唯一采用H合金护套的传感器（专利技术），实现了优良的冷、热稳定性 　
l 采用16位计算机的智能变送器 　
l 标准4~20mA，带有基于HART协议的数字信号，远程操控.
l 支持向现场总线与基于现场控制的技术的升级。

选型方式

ZL1151/3351DP	差压变送器
	代码	量程范围KPa
3	0-1.3～7.5
4	0-6.2～37.4
5	0-31.1～186.8
6	0-117～690
7	0-345～2068
8	0-1170～6890
	代码	输出
E	4-20mA
S	智能式
	代号	结构材料
法兰和接头	排气/排液阀	隔离膜片	灌充液体
22	316不锈钢	316不锈钢	316不锈钢	硅油
23	316不锈钢	316不锈钢	哈氏合金C
24	316不锈钢	316不锈钢	蒙乃尔
25	316不锈钢	316不锈钢	钽
33	哈氏合金C	哈氏合金C	哈氏合金C
35	哈氏合金C	哈氏合金C	钽
44	蒙乃尔	蒙乃尔	蒙乃尔
	代号	最大工作压力MPa
B-	4
C-	10
D-	14
	代码	选项
M1	0-100%线性指示表
M2	LCD显示表
M3	LCD显示表
B1	管装弯支架
B2	板装弯支架
B3	管装平支架
D1	侧面泄放阀在压力室上部
D2	侧面泄放阀在压力室下部
不注	1/2NPT锥管螺纹接头
C2	丁字形螺纹接头M20×1.5，带后部焊接Ф14引压管的球锥连接头
d	隔爆型dⅡBT4
i	本安型iaⅡCT6
J	流量变送器4-20mA开方输出
s	不锈钢三阀组
