HZ液压回转式岩芯钻机·水井钻机说明书

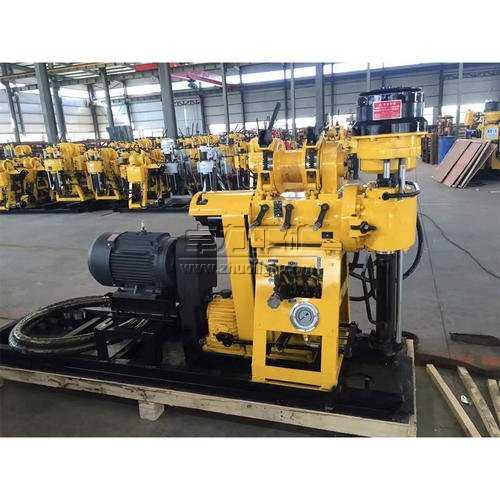

HZ液压回转式岩芯钻机·水井钻机
HZ液压回转式岩芯钻机·水井钻机|HZ-130Y.HZ-130YY.HZ-200Y.HZ-200YY勘探钻机
HY系列液压岩芯钻机适应范围
地质普查勘探、道路及高层建筑物基础勘探、各种混凝土结构检查孔、江河堤坝，路基灌浆孔钻孔和直接灌浆、民用水井及地温中央空调等。
HZ液压岩芯钻机特点
1、卷扬机加装保持架，形成双面支撑星轮的结构，可承受强烈冲击；
2、立轴箱四组轴承定位，保证回转器有足够刚性应对碎石层，卵石层等复杂地质条件；
3、本机采用锥度离合器，具有传递扭矩大，操作方便，免维护的突出特点；
4、采用53×59六方主动钻杆，刚性强，传递扭矩大。
HZ-200Y、HZ-200YY液压岩芯钻机特点
1、卷扬机行星齿轮加大模数并加装支撑架，大大提高卷扬机提升及制动能力。
2、全国同类机型率先配备流量达160L/min的一体式泥浆泵，具有节省成本，结构紧凑，移动轻便的特点。
HZ-130YY液压岩芯钻机在普通钻机基础上增加钻机移位滑道，可实现快速更换钻具提高工作效率降低劳动强度。具有油压自动进给机构，提高钻进效率，减轻工人劳动强度。
HZ-130YY液压岩芯钻机适用范围
1、本钻机适用于水井钻探，普查勘探，地球物理勘探，道路及建筑勘探以及打爆破孔等钻进工程。
2、可根据底层的不同选用合金、金刚石及复合片等钻头进行钻进。
3、可钻2-9级的沙质粘土及岩层等。
HZ系列液压岩芯钻机技术参数
| 产品型号 | HZ-200Y | HZ-200YY | HZ-130Y |
| 整机参数 | |||
| 钻孔深度 | 200m | 200m | 130m |
| 开孔直径 | 300mm | 300mm | 220mm |
| 终孔直径 | 75mm | 75mm | 75mm |
| 钻杆直径 | 60mm | 60mm | 50mm |
| 钻孔倾角 | 90°～75° | 90°～75° | 90°～75° |
| 钻机重量（不含动力） | 1100kg | 1200kg | 750kg |
| 三角带 | B950×4 B1700×3 | B950×4 B1700×3 | |
| 主动移动距离 | 300mm | 300mm | |
| 动力 | 柴油机/电机 20HP/15KW | 柴油机/电机 22HP/16.2KW | |
| 立轴 | |||
| 立轴转速 | 64 128 287 557 r/min | 64 128 287 557 r/min | 142 285 570r/min |
| 立轴行程 | 450mm | 450mm | 450mm |
| 卷扬机 | |||
| 单绳起重量 | 2400kg | 2400kg | 1600kg |
| 单绳升降速度 | 0.41 0.82 1.64m/s | 0.41 0.82 1.64m/s | 0.41 0.82 1.64m/s |
| 钢丝绳直径 | 13mm | 13mm | 13mm |
| 钢丝绳容量 | 35m | 35m | 27m |
| 抱闸直径 | 260mm | 260mm | 140mm 卷筒直径 |
| 闸带宽度 | 70mm | 70mm | |
| 泥浆泵 | |||
| 类型 | 卧式单缸双作用 | 卧式单缸双作用 | 卧式单缸双作用 |
| 排量 | 配柴油机 170L/min 配电机150L/min | 配柴油机 170L/min 配电机150L/min | 95/77 L/min |
| 压力 | 3Mpa | 3Mpa | 1.2Mpa |
| 工作压力 | 1.5Mpa | 1.5Mpa | 0.7Mpa |
| 进水管直径 | 40mm | 40mm | 30mm |
| 出水管直径 | 30mm | 30mm | 20mm |
| 三角带 | B1728mm | B1728mm | B1575mm |
| 液压泵 | |||
| 规格 | CBT-F-314 | CBT-F-314 | |
| 三角带 | B1100× 1 | B1100×1 | |
HZ-130YY液压岩芯钻机技术参数
| 整机参数 | |
| 钻孔深度 | 130m |
| 开孔直径 | φ75-φ220mm |
| 终孔直径 | 75mm |
| 主动钻杆 | 53/59*4200mm |
| 钻杆直径 | φ50mm |
| 钻孔倾角 | 90°～75° |
| 配套动力（柴油机） | 13.2KW 2200r/min |
| 结构重量/尺寸 | 850kg/2400*950*1400 |
| 立轴 | |
| 立轴转速 | 142 285 570r/min |
| 立轴行程 | 450mm |
| 卷扬机 | |
| 单绳升降力 | 9.6KN |
| 单绳升降速度 | 0.41 0.82 1.64m/s |
| 卷筒直径 | φ140mm |
| 钢丝绳直径 | φ9.3mm |
| 钢丝绳容量 | 27m |
| 钻塔 | |
| 额定负荷 | 2t |
| 有效高度 | 6m |
| 塔腿规格 | 73mm |
| 泥浆泵 | |
| 型号 | BW95 |
| 流量 | 95L/min |
| 压力 | 1.2Mpa |
| 往复次数 | 93次/min |
| 吸水管直径 | φ51mm*4.5m |
| 出水高压管直径 | φ32mm*6m |
卓力工矿供应液压回转式岩芯钻机，主要型号有：HZ-130Y、HZ-130YY、HZ-200Y、HZ-200YY、XYX-130、XYX-200、XYD-130、XYD-200、XYC-200A、XYC-200。
卓力工矿是国内知名HZ液压回转式岩芯钻机·水井钻机生产厂家，有丰富的经验为客户提供高品质的HZ液压回转式岩芯钻机·水井钻机及完善的售后服务，如果您想了解最新HZ液压回转式岩芯钻机·水井钻机价格或者更详细信息，欢迎拨打服务热线：
