U型钢支架卡缆生产厂家

U型钢支架卡缆生产厂家

  U型钢支架卡缆是U型钢支架提供的一种可靠的连接紧固件,U型钢搭接长度一般在400mm(不同图纸不同要求),制造工艺简单,安装操作方便。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
U型钢支架卡缆生产厂家说明书

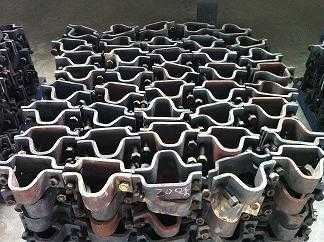

U型钢支架卡缆生产厂家

U型钢支架卡缆生产厂家|U型钢卡缆|卡缆板|卡缆螺栓


U型钢支架卡缆是U型钢支架提供的一种可靠的连接紧固件,U型钢搭接长度一般在400mm(不同图纸不同要求),制造工艺简单,安装操作方便。U型钢支架卡缆作为U型钢支架的定位,要求高受力大,安全稳定,坚固耐久,使用该设备加工制造卡缆能满足要求,且具有用料省、成型稳定、加工效率高及投资低效益高等优点。利用一种专门制造U型钢卡缆的加工机械,加工此卡缆,可节省材料20%,提高其稳定性能,安装方便,紧固性能好可提高工作阻力,从而满足U型钢支架联接要求。该加工机械包括机架、成型模具、成型液压千斤顶、脱模液压千斤顶及中频加热设备。

产品介绍
U型钢支架连接安全可靠,能提高巷道使用寿命,降低巷道的维修率,减少安全事故的发生,确保煤矿安全生产。

技术要求
1)卡缆应符合客户提出的相应标准,并按照规定程序批准的图纸和技术文件制造。
2)卡缆各零件必须具有良好的互换性,螺栓应能直接安装在卡缆板上。
3)卡缆表面不得有裂纹、毛刺、飞边等缺陷。

卡缆板
1)卡缆板材料为不低于U型支架型钢机械性能的Q345低碳钢;
2)成形后的卡缆板厚度允许误差为±0.5mm,宽度允许误差为±0.2mm。螺栓孔距允许偏差为±1mm。

卡缆螺栓
1)卡缆螺栓应采用与U型钢材质相对应的圆钢制作。
2)螺栓规格为M24,长度为35mm,螺纹基本尺寸应符合GB/T96的规定,公差应符合GB/T197的规定,精度为8g。

卡缆丝孔
卡缆丝孔规格为M24的通孔,螺纹基本尺寸应符合GB/T96的规定,公差应符合GB/T197的规定,精度为8g。

工作阻力
1)25U型钢可缩性支架卡缆的平均工作阻力不低于100kN,29U型钢可缩性支架卡缆的平均工作阻力不低于140kN,36U型钢可缩性支架卡缆的平均工作阻力不低于190kN。
2)最大工作阻力与最小工作阻力的差值不得大于25kN。
3)卡缆与U型支架的强度相匹配。

加工工艺
现在所用的U型钢支架限位卡缆,使用中发现操作不便,支架变形较严重时卡缆断裂失效,制造工艺复杂,用料多不经济,U型钢搭接长(400mm—500mm)等缺陷。针对定位卡缆的缺陷,研制了安全可靠经济实用的U型钢支架卡缆。
卓力专业生产18U、25U、29U、36U、40U型钢支架,卡缆,槽钢弓棚支架、矿工钢支架以及工字钢支架。
U型钢支架主要用途:主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。
U型钢支架主要特点:承受压力大,支撑时间久,易安装不易变形等特点。

加工步骤
加工卡缆的方法包括下料、热压成型、上钻床打孔、攻丝等工艺。其特征包括以下步骤:
1)选料。16M或20M16×80钢板;
2)下料。25U卡缆料长460mm,29U卡缆料长480mm;
3)热轧。将钢板加热到1000—1200℃热轧成型;
4)打孔攻丝。在卡缆三面分别打一个22.5mm的孔,然后用丝攻加工成M24的丝扣,并配以M24×35螺栓即可。



U型钢支架卡缆


卓力工矿是国内知名U型钢支架卡缆生产厂家生产厂家,有丰富的经验为客户提供高品质的U型钢支架卡缆生产厂家及完善的售后服务,如果您想了解最新U型钢支架卡缆生产厂家价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:U型钢支架卡缆生产厂家发货时间? U型钢支架卡缆生产厂家售后保障? U型钢支架卡缆生产厂家订货需要提供什么信息?


产品标签:U型钢支架卡缆生产厂家| U型钢卡缆|卡缆板|卡缆螺栓
