FGY液压高位翻车机

FGY液压高位翻车机

  液压高位翻车机适用于煤矿矸石与煤炭运输装载专用设备,FGY系列液压高位翻车机为全液压传动.FGY1.0-6、FGY1.5-6高位翻车机分别配合1吨和1.5吨固定矿车使用,将矿物直接侧卸于汽车或其他运输设备上。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
FGY液压高位翻车机说明书

FGY液压高位翻车机

FGY液压高位翻车机|FGY1.0-6高位翻车机|FGY1.5-6高位翻车机


FGY系列液压高位翻车机适用于煤矿矸石与煤炭运输装载专用设备。该系列液压高位翻车机为全液压传动、配合 1 吨或 1.5 吨固定矿车使用,将矿物直接侧卸于汽车或其他运输设备上。该设备结构简单、重量 轻、体积小、可整机迁运或拆机运输,而且不需很深的地下建筑和 其它设备就可转载矿物。该机适用于建井施工单位采用汽车排矸 或用汽车转运煤的矿井使用。
FGY系列液压高位翻车机用于将矿车中的矿物侧装入自卸式载重汽车上或其它运输设备上。该设备结构简单,运行平稳,生产环节少,不需要很深的地下建筑就可换装,节约基建投资,可广泛用于煤炭、冶金、化工、建材等行业,对于采用汽车排矸或用汽车外销煤的矿井较为适用。

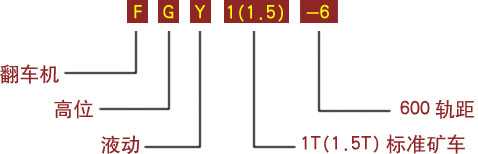

FGY液压高位翻车机型号含义




FGY高位翻车机的技术参数

FGY液压高位翻车机技术参数表
产品型号  FGY-1型  FGY-1.5型
矿车适用吨位  1T  1.5T
卸载高度  1670mm  1670mm
卸载时矿车倾角   55°   55°
转臂翻转角度   145°   145°
液压缸工作压力  16MPa  16MPa
每分钟翻车次数  2次  2次
生产能力 煤120吨/小时  煤180吨/小时
矸石210吨/小时  矸石320吨/小时

FGY1.0-6液压高位翻车机技术参数



翻车次数 2次/分钟

卸载高度(自轨面至挡板端部) 1600mm
煤炭 120t/n 卸载时矿车倾角 45°
矸石 217t/n 转臂旋转角度 145°
承载矿车型号 MGC1.0-6 液压缸工作压力 8.5MPa




型号 Y200L-4

翻转液压缸内径 Φ125mm
转速 1470转/分 饭庄液压缸活塞行程 952mm
功率 30KW 翻转液压缸推力 104KN

形式 齿轮泵 复位缸 复位缸内径 125mm
最大流量 190L/mm 复位缸行程 160mm
工作压力 16MPa 设备总重量 3180kg

FGY1.5-6液压高位翻车机技术参数



翻车次数 2次/分钟

卸载高度(自轨面至挡板端部) 1600mm
煤炭 180t/n 卸载时矿车倾角 45°
矸石 326t/n 转臂旋转角度 145°
承载矿车型号 MGC1.5-6 液压缸工作压力 10MPa




型号 Y225S-4

翻转液压缸内径 Φ125mm
转速 1480转/分 饭庄液压缸活塞行程 952mm
功率 37KW 翻转液压缸推力 104KN

形式 齿轮泵 复位缸 复位缸内径 125mm
最大流量 190L/mm 复位缸行程 160mm
工作压力 16MPa 设备总重量 4037kg

运输贮存
液压高位翻车机在运输过程中,装车漆起吊时要平稳牢固。液压站、操作柜不得有碰撞现象,在露天存放时要增加防雨措施。

电器操作系统
液压高位翻车机配有电器,液压操作柜,操作柜装有起动按钮,停止按钮和液压操作阀来控制。
当翻车机到位时有干簧式行程开关控制电磁阀电源断电。

润滑与供油系统

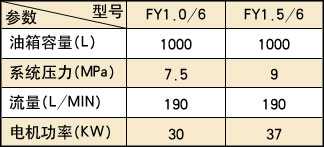

本产品靠液压站转动而工作,液压站具体参数有油箱容量1000L。设备运转由齿轮泵供油;操作手动阀杆使油缸工作,使转臂油缸行程到952mm;卸载后靠复位油缸来工作行程到160mm时使设备复位。
设备转臂轴留有注油孔,转臂缸和复位缸两接头与轴联接处每班注油一次。

安装、调试和试运转
安装
安装高位翻车机与液压站运到安装位置,用地脚螺栓固定在底架上。接通各供油点,油箱内加好液压油,接通液压站电源。
调试
检查各安装位置,紧固件是否牢固,油管接头是否漏油,转臂翻转是否灵活,无卡阻现象。两套干簧式行程开关的位置应调试到合适位置。
试运转
设备装配。调试完毕后,应进行2-3次翻车试验,翻转过程中应转动灵活,无任何卡阻现象。方可使用工作。

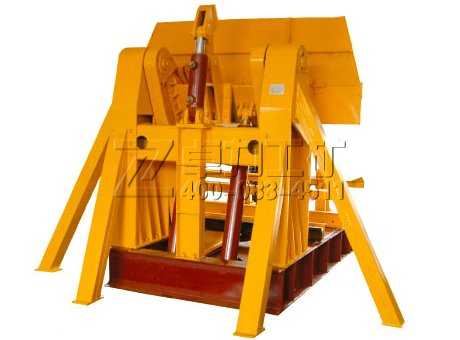

液压高位翻车机

维护与保养
检查转臂缸和复位缸的供油情况,检查邮箱的液压油油位高度,如油位低需加油,转臂缸和复位缸的链接销轴是否有磨损现象,转臂轴与缸两接头处每班注油一次,复位缸支承轴承紧固件是否牢固,液压站邮箱液压油每年更换一次。
FGY型1吨、1.5吨高位翻车机液压系统参数


技术要求
① 图中各液压元件标注的压力值为系统条定的压力值,括号内的参数为FY型1.5吨高位翻车机参数。
② 不带液压推车机的Z型多路换向阀无第三联。

序号 代号 名称 数量 备注
1 Y200L B3 电机 1 1470rm 30KW
2 YTN-100 0-25MPa 耐震压力表 1 在操作台上
3 KF-L8/20E 压力表开关 1 在操作台上
4 CB-G3140 齿轮泵 1 q=140.3ml/r P=16MPa
5 WU-400x100 网式滤油器 1
6 EF5-65 空气滤清器 1
7 YWZ-350T 液位液温计 1
8 LHN-400x10F-C 回油滤油器 1
9 第一联:ZL25E-05T Z型多路换向阀 1 Q=160L/min P=16MPa
  第二联:ZL25E-04T Z型多路换向阀 1 Q=160L/min P=16MPa
  第三联:ZL25E-05T Z型多路换向阀 1 Q=160L/min P=16MPa
10 DBW20A-1-50/200U6AW220-50N75L 电磁溢流阀 1
11 MK25G1.2/2 单向节流阀 1 常开非记忆式
12 GXK-2-013/12 干簧管行程开关(包括磁铁) 2 常闭-常开非记忆式
13 GXK-2-015/10 干簧管行程开关(包括磁铁) 2
14   油箱 1 自制

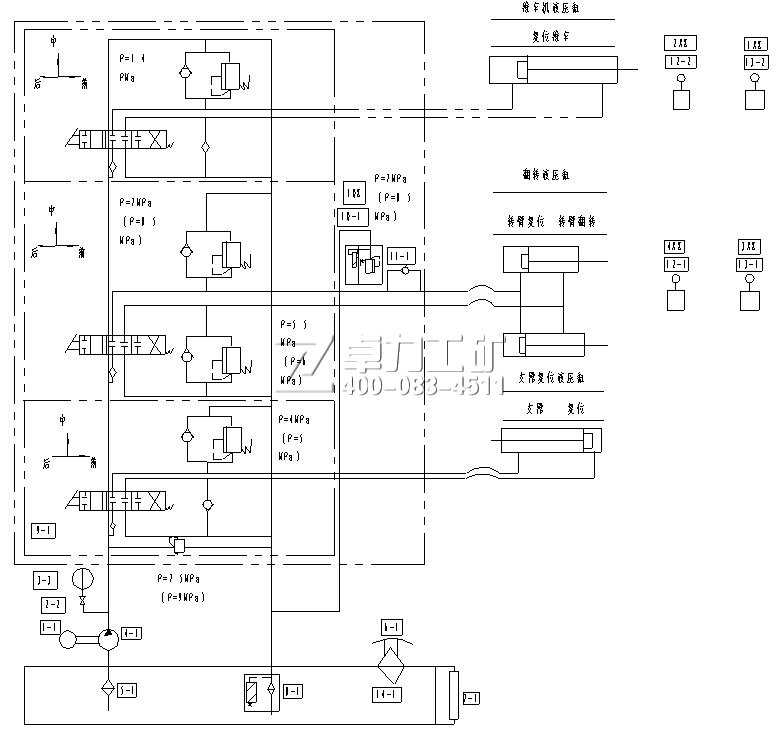

FGY型1吨、1.5吨高位翻车机液压系统原理图
FGY型1吨、1.5吨高位翻车机液压系统原理图
