GJC-S数显轨距尺

　　数显轨距尺通过微电子、嵌入式、传感器等技术，通过OLED显示屏，直接读取铁路线路轨距、超高、查照间隔、护背距离的测量数值。GJC数显轨距尺型号有：GJC-S0零级数显轨距尺、GJC-S1一级数显轨距尺。

全国销售热线:400-083-4511　0537-7970778　13280082001

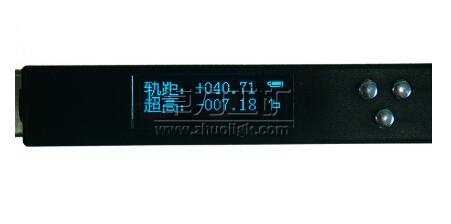

GJC-S数显轨距尺

GJC-S数显轨距尺|GJC-S0零级数显轨距尺|GJC-S1一级数显轨距尺

数显轨距尺（简称检测尺）是用于测量铁路线两股钢轨间的轨距、水平以及超高等的专用计量器具。
数显轨距尺通过微电子、嵌入式、传感器等技术，通过OLED显示屏，直接读取铁路线路轨距、超高、查照间隔、护背距离的测量数值。

随着我国铁路快速发展，对铁路测量工具提出了更高的要求：为铁路安全运行提供精确度高、测量速度快、使用操作简单，特别适应夜间测量、数码显示、记录数据、转接计算机等功能的新型测量工具成为当务之急。数显轨距尺是根据我国铁路全天候、高速度、高密度、铁路状况复杂、气候条件变化大、温差范围大等现状开发、研制的高精度、便携式、数字型轨道几何状态检测工具。

执行标准
《标准轨距铁路轨距尺》（TB/T 1924—2008），《标准轨距铁路轨距尺》（JJG219-2008）

性能特点

对比机械轨距尺，数显轨距尺有以下优势——精度高、稳定性好、使用方便

精度高：最前沿的微电子技术和智能化数据处理系统，自带温度补偿优化，温漂小，消除了材料热胀冷缩对测量精度的影响；零级轨距尺轨距分辨力0.01mm,水平分辨力优于0.05mm，可以用于速度不大于350Km/h的路线。稳定性好：抗电磁干扰强，符合GB/T18268-2000中电磁兼容的规定，很好解决了数据漂移，重复测量50000次后，稳定性依旧优于0.10mm。使用方便： 1.OLED显示，超高、规矩、查照间隔和护背距离等数据单独标定、清晰直观，适合室外强光读数和夜间测量。

2.使用时，卡住测点后，轨距尺自动完成所有数据的测量，直接读取测量数据，彻底消除了视觉误差和刻线间估算读数这两种误差，省去了使用机械轨距尺繁琐的操作程序。

3.轨距尺操作界面简单，按键人性化设置，仅有三个按键，功能强、按键少，中文大字体显示，一目了然，一看就会。

4.一键锁定屏幕，无需弯腰度数，屏幕锁定后可以边走边记录，省时省力。

5.维修简单：不需要更换机械刻线测量机构部，完全消除了更换机械刻线测量机构部件所带来的费用。

6.校准简单：只需要按照OLED提示，逐步校准，一般校准只需要2分钟。

7.一把轨距尺走遍全天下：具有防水功能，-30℃ ～ +55℃的最佳温度范围，可适用于全天候、各种自然环境下的野外使用。

8.超长待机，轨距尺连续工作时间为6天。

其它功能：声音提示：在测量中或电池电量不够时，会有蜂鸣提醒和报警。

节电功能：而且五分钟内无任何操作，进入节电状态，此后五分钟内无操作，自动关机。

记录数据、转接计算机等功能。

数显轨距尺技术参数
1、显示方式：中文点阵（高亮度OLED器件，可在阳光下使用）
2、工作温度：-40℃～60℃
3、电源：锂电池，可连续工作6个工作日
4、尺体重量：小于 2.2Kg
5、存储容量：10000组数据
6、轨距测量最大误差：±0.2mm
7、水平测量最大误差：J型（±1.0mm）、A型（±0.5mm）、B型（±0.5mm），C型（±0.2mm）　　
8、曲线外轨磨耗测量最大误差：±0.2mm

数显轨距尺的相关性能参数见表一

项目	GJC-S0零级轨距尺	GJC-S1一级轨距尺
铁路速度允许范围	≤350km/h	≤250km/h
水平(超高)测量范围	(-185～+185)mm	(-185～+185)mm
水平(超高) 分辨力	0.05mm	0.10mm
水平(超高)零位误差	±0.15mm	±0.20mm
水平(超高)示值最大误差	±0.30mm	±0.45mm
水平(超高)掉头误差	≤0.30mm	≤0.40mm
搭轨面平行度	≤0.10mm	≤0.15mm
标准轨距测量范围	(1410～1470)mm	(1410～1470)mm
查照间隔(1391)测量范围	(1381～1401)mm	(1381～1401)mm
护背距离(1348)测量范围	(1338～1358)mm	(1338～1358)mm
轨距、查照间隔和护背距离分辨力	0.01mm	0.01mm
轨距示值最大误差	±0.25mm	±0.25mm
显示方式	OLED	OLED
整机重量	2.8Kg	2.8Kg
工作温度范围	-30℃～ +55℃	-30℃～ +55℃
尺体长度	1600mm	1600mm
