混凝土振动器·混凝土振动棒

混凝土振动器·混凝土振动棒

  混凝土振动器·混凝土振动棒为各种干硬性和塑性混凝土捣实作业,也可安装在各种振动设备上作为震源使用,是矿山建井专用工具。振动棒分为4m、6m。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
混凝土振动器·混凝土振动棒说明书

混凝土振动器·混凝土振动棒

混凝土振动器·混凝土振动棒|ZNF-50、FRZ-70风动混凝土振动器|ZN25-70电动混凝土振动棒


混凝土振动器·混凝土振动棒 混凝土振动棒规格型号  混凝土振动器电机  混凝土振动棒价格  咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

混凝土振动器·混凝土振动棒适用于水利电力工地,高层建筑、矿山、井下及大型的混凝土预制件的振捣密实工作及排水,也可安装在各种振动设备上作为震源使用,是矿山建井专用工具。

风动混凝土振动器广泛适用于有压缩空气气源的建筑工程的施工中,为各种干硬性和塑性混凝土捣实作业,在含有瓦斯与煤尘的煤矿井下及其矿井“套边”水泥捣固工程尤为适用,使用安全可靠。如配以移动式空压机,使用范围更广。

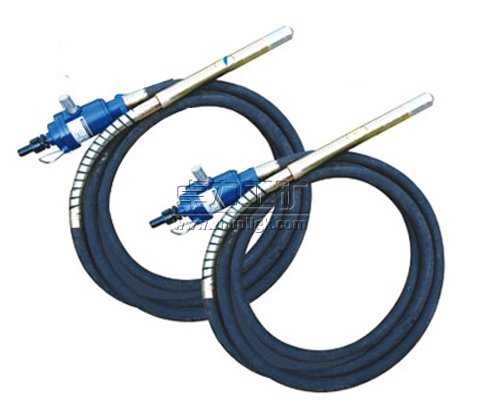

风动混凝土振动器产品特点风动混凝土振动器
1、风动混凝土振动器广泛适用于有压缩空气气源的市政工程、建筑、隧道、涵洞等野外工程的施工中,各种干硬性混凝土制品及配筋塑性混凝土现浇构件振动捣固工程尤为适用,安全可靠。
2、风动混凝土振动器具有结构紧凑、体积小、重量轻、噪音低、振幅大、频率高,并可进行调节(可根据现场使用要求,利用进风风压调节粹)等优点。
3、软轴传动,结构合理,联接安装、操作、维修、使用方便,不受电源、潮湿等条件限制,尤为适合特殊工矿条件使用。
4、配套振动棒橡胶软管为65Mn钢丝管,棒头材质为合金和40Cr,棒头与软管连接处带合金护簧或加粗,比普通振动棒更加耐用。

风动混凝土振动器结构及工作原理
风动混凝土振动器分动力和振动两部分。动力部分采用叶片式气动马达,振动棒软轴头浮动插入风动马达轴头上联接套内,待振动棒上外套插入后将手柄紧定合为一体。
风动马达部分:由转子、气缸、上、下端盖、轴承等组成。振动棒分为,4m,6m。
1、本风动马达采用予进气侧吹式,压缩空气由气缸主风道进入气缸,推动叶片,驱动转子运转作功。
2、气缸主风道上有8只¢6的进风孔,排气采用32个¢5的排气孔相互交错,从而使叶片磨损均匀。
3、为相对增加叶片宽度,延长使用寿命,转子上四条径向等分槽铣成R75的 圆弧槽,槽内配有叶片。
4、风动马达上、下端盖内分别安装203、305单列向心球轴承各一只,以承受轴向扭力。下端盖处有一只J型骨架密封圈,防止风动马达内压缩空气下窜,从而有效地保证风动马达传动工作的可靠性和稳定性及使用寿命。

ZNF-50风动混凝土振动器主要技术参数:
振动器直径:50 毫米
总长度:6000 毫米
动力:叶片式气动马达
额定转速:3000 转/分
使用气压:4~5 公斤/平方厘米
耗气量:1.5 立方米/每分钟
进风胶管内径:25 毫米
振动频率(空气中):3000 次/每分钟
下部振幅(空气中).>10 毫米
总重量:27公斤

FRZ-70风动混凝土振动器技术参数
产品型号: FRZ-70-6 FRZ-70-8
振动头直径 mm:70
长度 M: 6 8
使用风压: 0.3~0.4; 0.3~0.45
振动频率: ≥250
振动力 Kg:100
总重量 Kg: 30 32

电动混凝土振动棒本产品由电机驱动,软轴传动,通过行星机构增速,获得高频振动,从而提高了生产效率。
电动混凝土振动棒的参数
        型号                ZN25  ZN35  ZN50  ZN70
        电源 V/HZ   380/50 380/50 380/50 380/50
  功率kw               1.5  1.5  1.5  2
  振动频率HZ      230  200  183  183
  振幅mm            0.5  0.8  1  1.2
  转速r/min    2850  2850  2850  2850
  棒头直径mm   25  36  51  68
  长度m                4  4  4  4
  软管外径和内径mm 24×13  30×16   36×20   30×20
  软轴直径mm   8  10  13  13
  总重kg   35  37  47  53

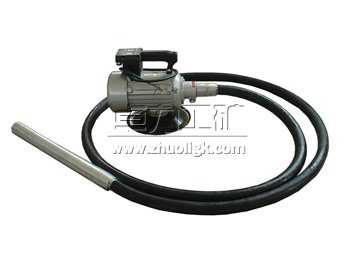

ZN电动混凝土振动棒


卓力工矿是国内知名混凝土振动器·混凝土振动棒生产厂家,有丰富的经验为客户提供高品质的混凝土振动器·混凝土振动棒及完善的售后服务,如果您想了解最新混凝土振动器·混凝土振动棒价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:混凝土振动器·混凝土振动棒发货时间? 混凝土振动器·混凝土振动棒售后保障? 混凝土振动器·混凝土振动棒订货需要提供什么信息?


产品标签:混凝土振动器·混凝土振动棒| ZNF-50、FRZ-70风动混凝土振动器|ZN25-70电动混凝土振动棒
