SQ型无极绳连续牵引车

SQ型无极绳连续牵引车

  SQ型无极绳连续牵引车,是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备;适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上(下)山和集中轨道巷等材料、设备的不经转载的直达运输

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
SQ型无极绳连续牵引车说明书

SQ型无极绳连续牵引车

SQ型无极绳连续牵引车|无极绳连续牵引车


1. 用途
SQ型无极绳连续牵引车,是煤矿井下巷道以钢丝绳牵引的一种普通轨道运输设备;适用于长距离、大倾角、多变坡、大吨位工况条件下的工作面顺槽、采区上(下)山和集中轨道巷等材料、设备的不经转载的直达运输;是替代传统小绞车接力、对拉运输方式,实现运输煤矿各种设备的一种理想装备;也可用于金属矿山的井下巷道和地面,坡度不大且有起伏变化的轨道运输。
2  特点
无极绳连续牵引车,是吸收了绳牵引卡轨车的先进技术,借鉴了传统无极绳绞车的实用经验,创造性开发研制的一种实用新型辅助运输装备;是对井下辅助运输系统的进一步完善和提高。综合起来有如下性能特点:
(1)可靠性高,操作简单
采用机械传动方式,设置两套制动系统,可靠性高且结构紧凑;按钮控制,操作方便,极大地降低了对操作工人素质的要求,大地减少了劳动强度。
(2)一机多能,用途广
无极绳连续牵引车既可使用在顺槽,又可应用在采区上(下)山,还可布置在集中轨道巷,又能为掘进后配套服务。
(3)布置灵活,适应性强。
 系统既能布置成双轨单运输,又能布置成四轨双运输,还能布置成三轨双运输。
 无极绳连续牵引车的绞车可布置在轨道一直线上,平行于轨道布置,也可布置成与轨道成一定角度。
 双轨单运输,可采用两根钢丝绳同在轨道内侧,也可采用主绳在轨道内侧,而副绳在轨道外侧的布置形式。
 绞车采用双向出绳,进出绳方便且体积较小。既可利用原有硐室布置,又能靠巷道侧帮布置,可适应不同巷道工况灵活布置。
(4)可实现巷道水平转弯运输。根据巷道转弯角度配置必要的专用弯道护轨装置,达到水平曲线运输目的。
(5)配置灵活,安装便捷
根据不同条件,选用不同方案,采用不同轮组配置方式,可适应起伏变化坡道的不同运输需求;采用灵活的结构形式,拆装便利;尾轮固定简单,适应运输距离的变化,可快捷地移动。
(6)容绳量大,运行费用低
采用机械式张紧装置张紧钢丝绳,钢丝绳张力随牵引工况而变化;采用导向轮分绳,避免钢丝绳咬绳,减少钢丝绳磨损,钢丝绳使用寿命长;梭车采用储绳结构,可减少由于运距变化导致钢丝绳浪费;部件采用可靠的机械结构,故障率低,维护工作量小。
(7)连续运输,安全高效
安装区段内直达运输,无需转载,减少人力倒车次数,减轻了作业人员的劳动强度;大地降低了管理人员的管理难度及设备使用事故率。
二  工作原理
1  工作原理
绞车是无极绳连续牵引车的动力源,由电机提供动力,采用减速机或变速箱和一对渐开线圆柱正齿轮传动,通过绞车滚筒旋转,借助钢丝绳与滚筒之间的摩擦力使钢丝绳运动,从而达到牵运重物的目的。

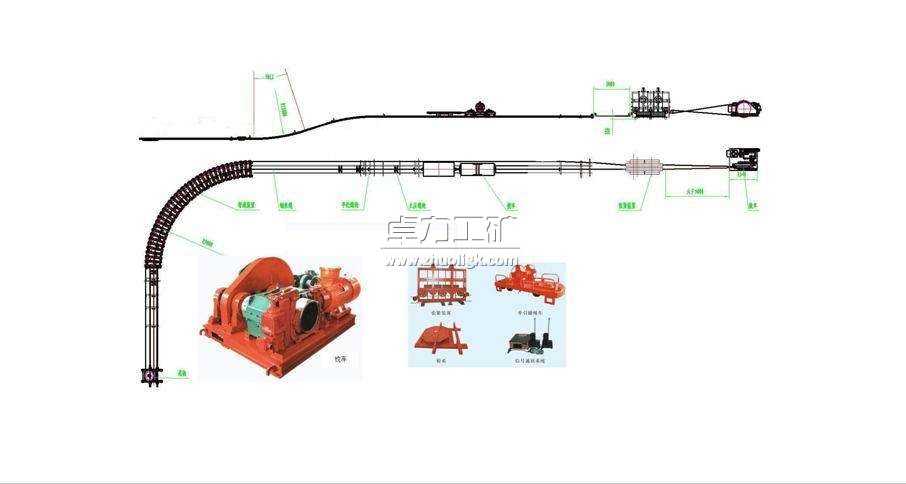

无极绳连续牵引车布置示意图(图一、二)。
2  编组形式
(1)散料运输编组
在梭车碰头上串列2~4节矿车(或2节平板车),运输矸石、支护材料和配件等辅助材料。
(2)工字钢长料车和重型设备运输
    无极绳连续牵引车可以运送工字钢长料车,包括工字钢和水管等长型材料,也可整体运送大型设备。采用三环链或连杆连接,运输时可在梭车碰头端部串联1节材料车或1节支架平板载重车。
3  适用环境
(1)环境温度为-10℃ ~ +40℃。
(2)无任何污染,不影响周围的任何环境。
(3)环境相对湿度不超过85 %(+25℃),海拔高度不超过1000m的情况下工作。
(4)周围空气中的煤尘、甲烷爆炸性气体含量不得超过《煤矿安全规程》中所规定的安全含量。(5)海拔高度不超过1000m时, 能防止液体浸入电器内部,无剧烈震动、颠簸, 无腐蚀性气体的环境中工作。
(6)海拔高度超过1000m时,需要考虑到空气冷却作用和介电强度的下降,选用的电气设备应根据制造厂和用户的协议进行设计或使用。
(7) 隔爆型连续牵引车工作时周围空气中的煤尘、甲烷爆炸性气体含量应符合《煤矿安全规程》的规定。
4  工作条件
(1)矿用普通轨道,质量要满足运送大型设备的要求。
(2)整体轨道顺直,同时避免阴阳轨道出现,且轨枕间距应在500~600m之间。
(3)坡度平缓过度,垂直曲线半径要求≥15m。
(4)水平拐弯处的曲线半径有不得小于9m,弯道处不得有变坡和道岔。
(5)巷道坡度大于10°或水平转弯角度大于20°时需加装防掉道护轨。
(6)绞车安装位置巷道(硐室)宽度一般需要3~4m,特殊情况进行扩巷。
(7)对于采区上(下)山和集中轨道巷等道岔较多的巷道,为保证副绳顺利通过,在道岔处需使用木轨枕。
5  安全性能
无极绳连续牵引车,可实现长距离的连续运输,因而可避免小绞车接力运输在摘挂钩时易发生的跑车事故,并且系统中有可靠的安全制动装置,又可大提高设备的安全性能,另外车辆运行的稳定性也较传统方式有较大的提高

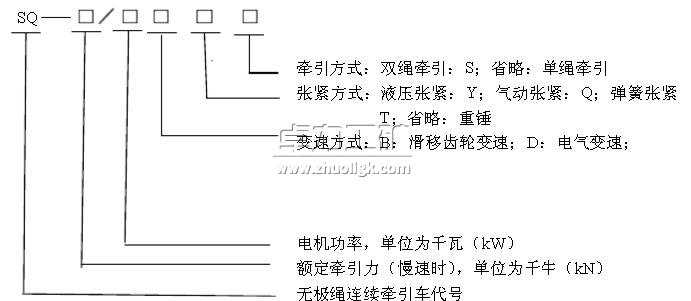

型号标示方法

示例: 
额定牵引力为90kN、电机功率为75kw、齿轮变速、重锤张紧无极绳连续牵引车表示为:SQ-90/75B。

“SQ型无极绳连续牵引车”型号及技术参数表


型号 最大牵引力kN 电机
功率
kW
牵引速度m/s
滚筒
钢丝绳 牵引
距离
m
煤矿安标编号
慢速档 快速档 慢速 快速 直径 绳衬形式 直径 规格
1 SQ-60/75B 50 31 45 0.72 1.21
 1050


双滚筒
绳槽式

18.5 6*19S
+FC

300~2000 MCP130001
30 1.1
60 38 55 0.72 1.21 22
40 1.1
60 31 75 1.1 1.83
60 0-1.83(变频)
2 SQ-90/75B 90 50 0.72 1.2
24

300~2500 MCP130001
90 58 0.59 0.97  1200 抛物线式
90 0-1.5(变频)  1050 绳槽式
3 SQ-90/110B 90 51 110 0.88 1.59 1200 抛物线式 1037~3000 MCP130001
90 50 1.1 1.81 1050 双滚筒
绳槽式

90 66 0.83 1.42 1300 26
90 58 132 1.2 2.0
120 79 0.83 1.42 28
120 132 0.83-1.8(变频)
4 JWB-1.2/ 0.75 12 15 0.75 500 抛物线式 12 100-
1000
MCH120122
