ZDY4000(S)煤矿用全液压坑道钻机

ZDY4000(S)煤矿用全液压坑道钻机

  ZDY4000型煤矿用全液压坑道钻机主要用于煤矿井下钻进较大直径的瓦斯抽(排)放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它工程钻孔。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
ZDY4000(S)煤矿用全液压坑道钻机说明书

ZDY4000(S)煤矿用全液压坑道钻机

ZDY4000(S)煤矿用全液压坑道钻机|




一、概述
       ZDY4000、 ZDY4000S型煤矿用全液压坑道钻机主要用于煤矿井下钻进较大直径的瓦斯抽(排)放孔、注浆防灭火孔、煤层注水孔、防突卸压孔、探水孔、地质勘探孔以及其它工程钻孔。
       适用于岩石坚固性系数f≤10的各种煤、岩层钻孔。配置适当的钻头、钻杆等钻具可进行取芯、松软煤层钻孔等工程作业。
二、特点
      1、煤矿用全液压坑道钻机为全液压动力头组合式结构。由液压泵站、动力头、机架、操作台、立柱支承等四大部分组成。
      2、解体性能好,部件质量轻,便于井下钻机搬迁、移位,钻场布置灵活。
      3、独特的液压系统,双泵。钻机回转参数与给进参数可独立调控,提高了钻机对各种不同钻进工艺的适应能力。
      4、动力头回转器采用双马达、传动主轴通孔结构,钻杆长度不受钻机给进行程限制,即根据井下钻场施工条件选用不同长度的钻杆,适用范围大。
      5、液压卡盘与液压夹持器卡卸钻杆,操作简单、省力,效率高,安全。
      6、操作台、泵站、主机之间油管联接,操作集中,人员可远离井口操作,有利于人身安全保护。
      7、四立柱支承,升降油缸调整机身(即钻孔倾角),方便省力。
      8、配以变量泵可无级调速,适应工况范围大。
三、型号编制说明

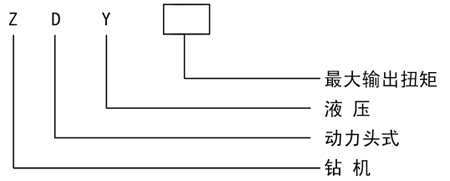

   ZDY全液压坑道钻机型号含义
四、工作原理
      电动机驱动油泵,将两股液压油经操作台,一股压力油输送到与减速机连接的液压马达,减速后输出动力,带动钻具回转。另一股压力油输送到油缸推动活塞来回移动,即可带动动力头作给进,回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作,松卸,夹紧钻杆以及机架升降和钻孔或安装角度的调整。
五、选型说明
      1、ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片,适用岩层硬度f≤7,如用户钻孔岩层硬度f>7时,订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
      2、ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时,订货时需要说明,根据取芯钻孔直经,选择增配取芯钻头,岩芯管以及其它必需的配套件。
      3、井下钻孔,孔位变动致使钻机频繁移位时,钻孔巷道有轨道,可为用户配套钻机可移动支撑轨道车,但订货时需要说明并提供相应的数据资料(巷道高度、轨距、巷道宽度等。)
   4、ZDY系列钻机出厂不配置输送冲洗液用泥浆泵,用户如需用应订货时说明增配。
      5、ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63、φ73。如果用户配套螺旋钻杆时订货时需要说明。
      6、ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v,订货时需要说明。
六、主要技术参数
参数名称型号规格 ZDY4000钻机

钻进深度(m) 200/400
开孔直经(mm) 94/115/133/200
终孔直经(mm) 75.3/94
钻杆直经(mm) 73
钻孔倾角(0) 0~±90o
额定转速(rpm) 56/120
额定扭矩(N.m) 4000/1640
最大给进力(KN) 125.5
最大起拨力(KN) 94
给进行程(mm) 850
电机功率(KW) 55/45
主机外形尺寸(mm)( 长×宽×高) 2320×960×1600
主机重量kg) ≤2145

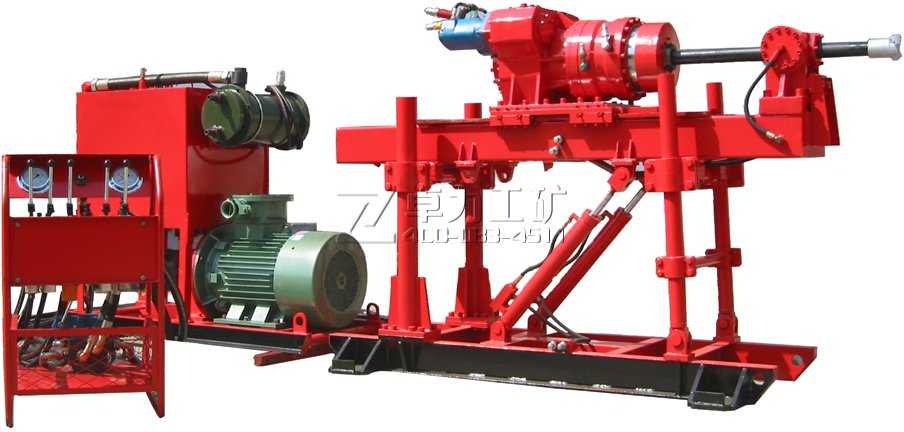

ZDY4000型煤矿用全液压坑道钻机

ZDY4000S全液压坑道钻机技术参数表
参数名称型号规格 ZDY4000S钻机

钻进深度(m) 200/400
开孔直经(mm) 94/115/133/200
终孔直经(mm) 94/115
钻杆直经(mm) 73
钻孔倾角(0) 0~±90o
额定转速(rpm) 65/170
额定扭矩(N.m) 4000/1600
最大给进力(KN) 135
最大起拨力(KN) 100
给进行程(mm) 850
电机功率(KW) 55/45
主机外形尺寸(mm)( 长×宽×高) 2320×960×1600
整机重量(kg) ≤2500

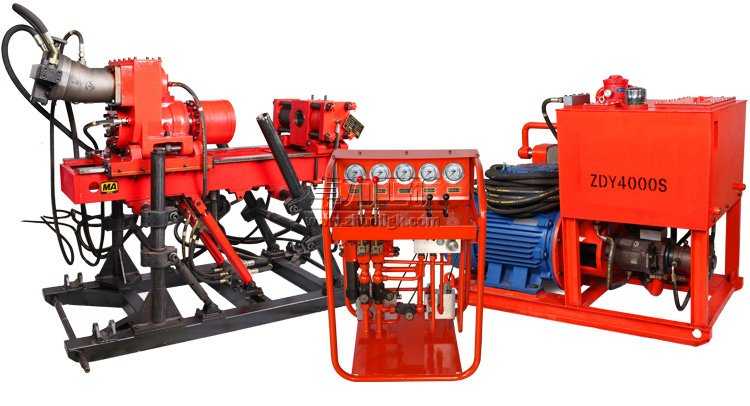

ZDY4000S煤矿用全液压坑道钻机(双泵)
