DDZ断带抓捕器

DDZ断带抓捕器

  断带抓捕器是利用带断或逆止器失效后沿倾斜方向下滑产生的摩擦力为驱动源,对胶带沿线任何随机性的断带都能有效地把上、下重空段胶带抓捕住,防止由此引发的重大经济损失和人身事故。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
DDZ断带抓捕器说明书

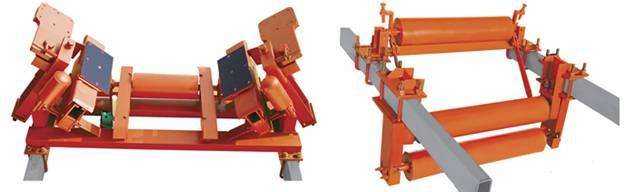

DDZ断带抓捕器

DDZ断带抓捕器|皮带断带抓捕器|带式输送机断带抓捕器


  皮带断带抓捕器  带式输送机断带抓捕器  DDZ型断带抓捕器   DDZ-23 、DDZ35断带抓捕器  DDZ40、DDZ-50断带抓捕器   咨询热线:132 8008 2001 曹经理 卓力竭诚为您服务!

DDZ断带抓捕器用途
DDZ断带抓捕器用于设备的紧急停机,以保护人员或设备的安全;在正常工作具有托辊使用功能和防跑偏功能。
DDZ断带抓捕器正常情况下作托辊使用;当发生断带或逆止器失效时,可迅速抓捕住胶带断裂或失控后突然下滑的重、空段胶带,电器报警装置发出报警信号使输送机紧急停止, 同时传送至中央控制室以便作出应急方案.并具有防止胶带跑偏的功能在需要时可作卡带器使用。
断带抓捕器使用范围
断带抓捕器主要适用于向上运输的胶带输送机,特别适用于大倾角,重负荷,长距离的上山普通型或强力型胶带输送机。
断带抓捕器广泛适用于矿山、冶金、化工、建材、港口码头等上运的普通型和强力型胶印带输送机上。
断带抓捕器结构特点
有上、下断带抓捕两部分组成,主要采用了离心拨爪无接触磨损触发托辊、摆脱重载段货载影响的制动梁敞开式可摆动机构、传动与死点闭锁用的四连杆机构、以及各种偏心辊和圆柱辊。
DDZ型断带抓捕器设计新颖,结构合理,动作安全可靠,断带抓捕效果好,使用维护简单,真正做到在不断带情况下试验,在实验中确保断带抓捕的安全可靠。
DDZ型断带抓捕器采用了闸块敞开式结构,从根本上解决了闸块对输送物料的影响。
DDZ型断带抓捕器工作原理
带式输送机用断带抓捕器沿带式输送机多处安装,当皮带正常动行时,中部的单向辊轮随皮带转动,左右两楔形闸块处于皮带下方且与皮带不接触,上闸块调整到皮带两侧,且与皮带纵向平行。当发生断带时,触动装置使上闸块快速转动到皮带上方,同时带动楔形闸块继续沿楔形槽运动,将下滑的皮带夹持制动在上闸块与楔形闸块之间,阻止断带下滑。
断带抓捕器是利用带断或逆止器失效后沿倾斜方向下滑产生的摩擦力为驱动源,对胶带沿线任何随机性的断带都能有效地把上、下重空段胶带抓捕住,防止由此引发的重大经济损失和人身事故。
带式输送机用断带抓捕器工作性能:
1、正常运行时,上闸块及楔形闸块与皮带不接触,并且上闸块旋转至皮带两侧,可避免阻碍煤炭运输;
2、制动皮带时, 以皮带的下滑力作为驱动力,使楔形闸块自锁,将下滑皮带制动,无需外动力;
3、制动时,皮带被夹持在上闸块和楔形闸块之间,闸块与皮带为面接触,制动面积大,对皮带损伤小;
4、可以根据运载量,调整上闸块调整螺栓,设定上闸块伸入皮带的深度;
5、采用整体式的安装支架,其强度比分体式支架大增加,安装方便。
DDZ型断带抓捕器使用条件
1.带宽为 500 ~2000mm 的带式输送机
2.机架形式:固定式,拆卸式,吊挂式输送机;
3.皮带输送机的倾角 a ≥ 6°
4.槽型托辊 槽型角度≤60度。
DDZ型断带抓捕器工作环境
DDZ型断带抓捕器在下列条件下可靠工作
a.环境温度:0℃~+40℃;平均相对湿度:不大于95%(+25℃);
b. 大气压力:80~110kPa;环境噪声:不大于75dB
c. 有爆炸性混合物,但无破坏绝缘的腐蚀性气、液体的场合
DDZ型断带抓捕器产品特点
DDZ型断带抓捕器分上、下胶带断带抓捕器,其特点主要有:
(1) 采用沿线多点布置,解决了断带点随机变化的问题。
(2) 工作机构采用局部断面制动,可敞开摆动闸块机构,从根本上解决了闸块对输送物料的影响,适用范围广。
(3) 采取了与胶带接触触发方式,触发动作灵敏可靠,并具有报警功能。
(4) 采用离心拨抓无磨损运行方式,使用寿命长。
(5) 满足在不断带下调试,确保了断带抓捕器的工作可靠性。
(6) 该产品多功能。除具有断带保护功能外还可防跑偏、逆止器以及卡带器使用等。
DDZ型断带抓捕器安装调整
a. 安装前首先检查机架是否变形,上下抓捕架及托辊灵活情况。
b. 搬运断带抓捕器时严禁乱摔乱碰,以免机架变形及零部件损坏。
c. 断带抓捕器安装位置应靠近头部驱动滚筒,距头部卸载滚筒(或最大张力点)50~70米,由地脚螺栓固定,方向:配重臂在沿巷道方向下方。
d. 断带抓捕器安装处输送机的机架应平直、不歪斜、不变形。
e. 上下抓捕架的支撑托辊应与胶带紧密接触,保证上下带面理论间距。
f. 安装后,进行重、空载试运行,观察断带抓捕器与皮带配合情况。
DDZ型断带抓捕器维修保养
  a. 检查、调整、更换零件时,必须确保带式输送机处于停机状态,并挂有警示标牌或有专人监护。
  b. 维修人员应定期处理断带抓捕器上的积灰,保证良好的清洁状态。
  c. 在运行中避免皮带的严重跑偏。
  d. 定期检查断带抓捕器各处的紧固件是否松动,发现松动及时紧固,发现零件有损坏应及时更换。
  e. 上下抓捕轴应定期润滑,保证其转动灵活。
