偏置式履带式扒渣机

偏置式履带式扒渣机

  偏置式履带式扒渣机,是专为解决在巷道中与履带式液压钻车错车,断面空间受限问题而研发的一款新型设备。偏置式履带式扒渣机将运输槽设置在一侧,保持原有整机工作性能,减少了整机宽度,减轻了整机重量,减少了设备成本。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
偏置式履带式扒渣机说明书

偏置式履带式扒渣机

偏置式履带式扒渣机|履带式扒渣机


偏置式履带式扒渣机,是专为解决在巷道中与履带式液压钻车错车,断面空间受限问题而研发的一款新型设备。该款机型将运输槽设置在一侧,保持原有整机工作性能,减少了整机宽度,减轻了整机重量,减少了设备成本;具有操作灵活方便、结构紧凑、作业功效高、故障率低、使用寿命长等优点。

偏置式履带式扒渣机主要外形尺寸

项 目   ZWY- 150/55L           ZWY-180/79L
履带接触地长度        2560mm                    2827mm
履带内侧宽度        600mm                     750mm
履带板宽度        400mm                     400mm
离地间隙        330mm(可加高)             300mm(可加高)
运输槽内宽        780mm(可加高)             780mm(可加高)
运输状态        8500mm                        950mm
       1550mm                        700mm
       2600mm                        2500mm
工作状态        10300mm                   10100mm
       1550mm                    1700mm
       3350mm                        3173mm

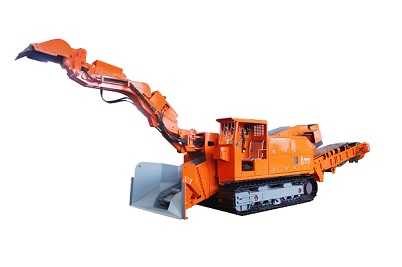

 履带式扒渣机

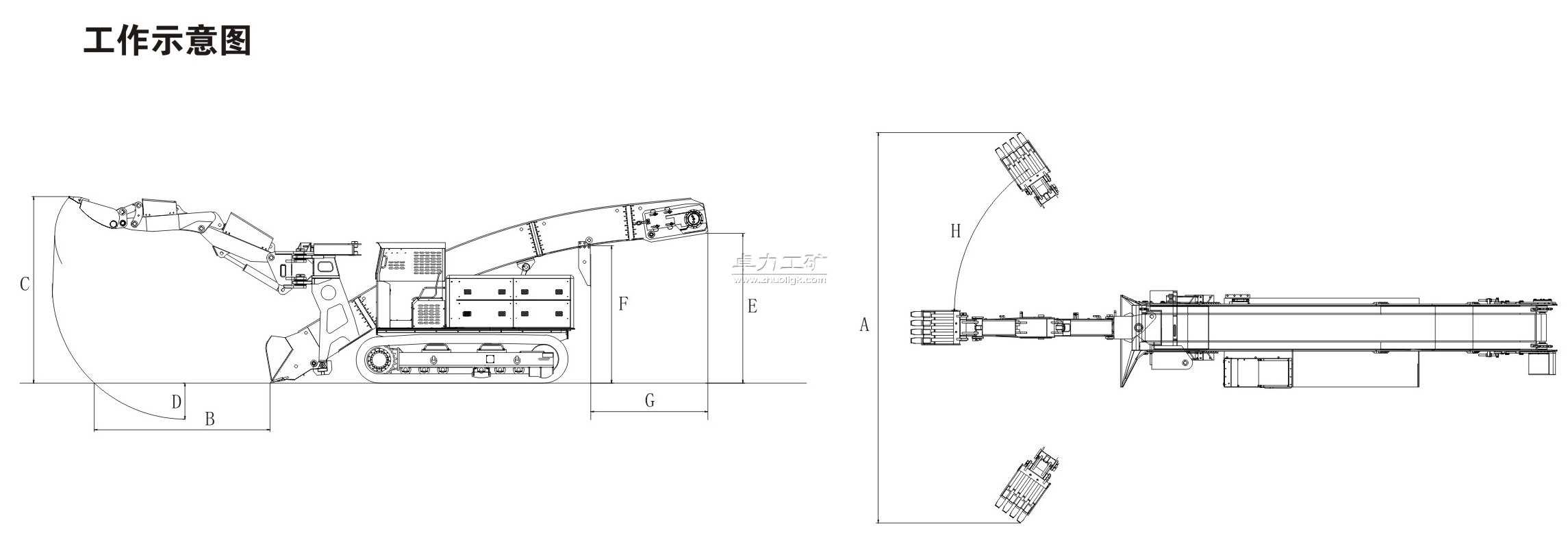

偏置式履带式扒渣机工作范围

项 目 ZWY- 150/55L zwy-180/79L
A   挖掘 宽度 5500mm 6600mm
B   挖掘距离( 离铲口) 2354mm
3650mm
C   挖掘 高度 3350mm 4800mm

D   挖掘 深度 570mm 1000mm

E   卸载 高度 2300mm(可变) 2600mm(可变)

 F   最低装载高度 1900mm(可变) 2300mm(可变)

G    卸载距离 1600mm(可变) 2100mm(可变)

H   工作臂最大 回转角度 ±55° ±55°
适应巷道断面(宽 ×高) ≥3.5×3.3m(单臂钻)≥3.8×3.5m(双臂钻) ≥3.8×3.8m(双臂钻)



偏置式履带式扒渣机性能参数

项 目   ZWY-150/55L zwy-180/79L
装载能力 150m3/h 180m3/h
总功率 55kw 79kw
整机重量 12800kg 15000kg
行走速度     0.25±5% m/s 0.54±5%m/s
刮板链运输机构形式 双链双驱/单链双驱 双链双驱/单链双驱
适用巷道坡度
≤32°
≤32°
最小转弯半径 ≥7m ≥8m
接地比压 ≤0.068Mpa ≤0.07Mpa
操作方式 液控 液控
刮板链速度 39m/min 44m/min
液压油箱容量 260L 400L
最大工作压力 32Mpa 32Mpa
液压泵 变量柱塞泵×2+ 齿轮泵×1 变量柱塞泵×2+齿轮泵×1
行走液压马达 径向柱塞马达 ×2 径向柱塞马达×2
运输槽液压马达 径向柱塞马达 ×2 径向柱塞马达×2


 注:以上参数仅供参考,可能与实际参数有所差异。
