电阻远传压力表|YTZ-150电阻远传压力表|电阻远传压力表生产厂家

电阻远传压力表 防震电阻远传压力表 耐震电阻远传压力表 电阻远传隔膜压力表 电阻远传压力表价格 电阻远传压力表生产厂家 Tel：132 8008 2001 曹经理

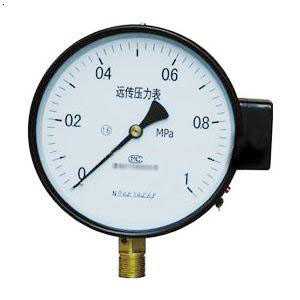

电阻远传压力表适用于测量对铜及铜合金，或不锈钢合金不起腐蚀作用气体，液体的压力，并通过仪表内部的滑动电阻发送器把被测值以电量值传至远离测量点的二次仪表上，以实现集中检测和远距离控制，此外本仪表能够同时就地指示压力，便于现场工艺检查。
电阻远传压力表可以与膜片隔离器（隔离体）连接，制成电阻远传隔膜压力表，可测量腐蚀性较强、黏度大、易结晶介质的压力。电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

电阻远传压力表与压力变送器的区别
压力变送器，把压力信号转换为电信号，一般不直接显示压力而是通过电流或者电压、频率等信号传送到后续设备，在后续的设备中进行功能上的扩展，信号传送到距离可以达到1～3KM（电流信号）；
远传压力表,传送的信号是电阻信号！传送精度不高，距离有限！在应用上各有各的优势，当然对于不同的用途，客户的倾向性不同！

典型应用
带远传信号的压力表一般使用在需要压力控制回路上，这种回路一般情况上来说是不太重要的、辅助的回路，如一般印染厂里面采集深井水时需要控制水压的时候，用这个，属于坏了也没有什么关系的东西。

结构原理
电阻远传压力表由一个弹簧管压力表和一个滑线电阻式传感器组成，当被测压力变化时，弹簧管端产生位移，一方面通过传动系统使指针在度盘上指示相应压力，另一方面带动电刷在电阻上滑行，使被测压力值的变化转换为电阻值的变化，并传至二次仪表上指示相应的压力。
仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一相应的读数值。同时，一次仪表也指示相应的压力值。
电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等所组成.电阻远传压力表机械部分的作用与一般弹簧管压力表相同。由于电阻发送器系统设置在齿轮传动机构上，因此，当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂（电刷）也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，而传至二次仪表上，指示出一次仪表相应的读数值。同时，一次仪表也指示出相应的压力值。
变送器是根据膜盒变化来转换为mA信号的。

电阻远传压力表技术指标
1、精确度：1.6级
2、发送器起始电阻值：3～20Ω
3、发送器满度电阻：340Ω～400Ω
4、发送器接线端①③外加电压不大于6V
5、使用环境条件：-40～+60℃，相对湿度不大于85%，且震动和被测介质的急剧脉动应对仪表正常工作无明显影响。
6、温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
7、仪表在测量稳定负荷时，不得超过测量上限的2/3，测量波动压力时，不得超过测量上限的1/2，至于低压力，在两种情况下都不应低于测量上限的1/3。
8、在测量腐蚀性介质，可能结晶的介质，粘度较大介质和剧变的波动压力时，应添加隔离装置和缓冲装置。
9、仪表应经常进行检查如发现故障应及时修理。

测量范围
型号YTZ-150
测量范围  0～0.1；0～0.16；0～0.25；0～0.4；0～0.6；0～1；0～1.6； 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40
-0.1～0；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4
使用环境条件：-40～60℃，相对湿度不大于85%，且震动和被测（控）介质的急剧脉动应对仪表正常工作无明显影响。
温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.4%/10℃。
重量：不同厂家型有所不同。

技术参数
精确度等级：1.6
发送器起始电阻值：3～20Ω
发送器满度电阻值：340～400Ω
发送器接线端①②外加电压不大于6V

卓力工矿是国内知名电阻远传压力表生产厂家，有丰富的经验为客户提供高品质的电阻远传压力表及完善的售后服务，如果您想了解最新电阻远传压力表价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：电阻远传压力表发货时间？ 电阻远传压力表售后保障？ 电阻远传压力表订货需要提供什么信息？
