螺杆真空泵·干式螺杆真空泵

螺杆真空泵·干式螺杆真空泵

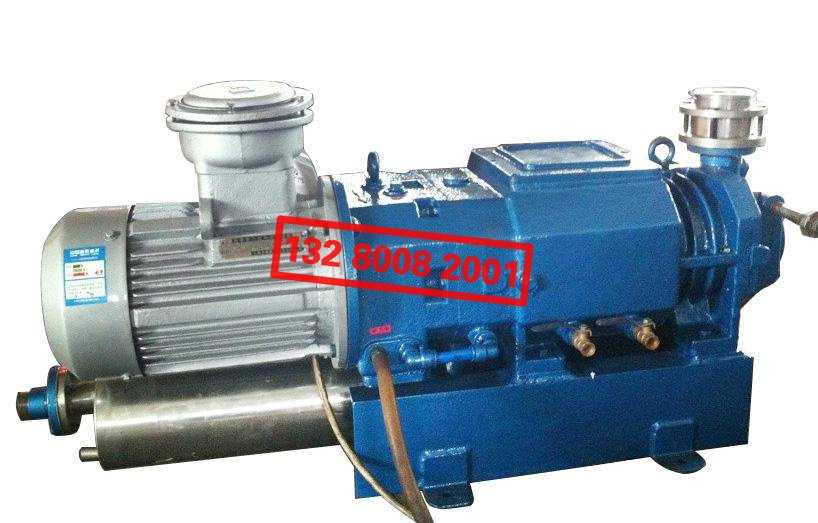

  螺杆真空泵·干式螺杆真空泵是利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,螺杆真空泵工作腔无需润滑油,是油封式真空泵的更新换代产品。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
螺杆真空泵·干式螺杆真空泵说明书

螺杆真空泵·干式螺杆真空泵

螺杆真空泵·干式螺杆真空泵|干式螺杆真空泵价格|螺杆真空泵厂家


螺杆真空泵·干式螺杆真空泵是利用一对螺杆,在泵壳中作同步高速反向旋转而产生的吸气和排气作用的抽气设备,螺杆真空泵是油封式真空泵的更新换代产品,能抽除含有大量水蒸汽及少量粉尘的气体场合,在国内制药、化工、半导体等对清洁真空要求较高的企业领域得到广泛应用。

螺杆真空泵的用途
两螺杆经精细动平衡校正,由轴承支撑,安装在泵壳中,螺杆与螺杆之间都有一定的间隙,因此泵工作时,相互之间无磨擦,运转平稳,噪音低,工作腔无需润滑油,因此,干式螺杆真空泵能抽除含有大量水蒸汽及少量粉尘的气体场合,极限真空更高,消耗功率更低,具有节能,免维修等优点。它是油封式真空泵的更新换代产品。
本产品的自主创新性,产品质量及价格都具有很强的市场竞争力,可大范围替代进口产品,市场需求量大,将在化工、冶金、电子、石油、航空航天、工具、造纸、包装、食品、医药、医疗器械、以及信息工程、生物工程、微电子等100多个领域全面取代目前技术含量较低的真空设备。

螺杆真空泵的优点
目前各种真空泵的发展愈来愈受到真空应用场合的影响,一般的真空系统无法满足清洁无油及耐腐蚀的要求,因此近年来干式真空泵市场需求量很大,真空获得产品已经出现更新换代的局面,大量的有油真空系统已被无油清洁的真空系统所代替。国外几乎每一家较大的真空公司都生产各种不同型式的干式真空泵.螺杆真空泵属于非接触型干式泵,是20世纪90年代初期出现的一种理想的泵种,以其抽速范围宽、结构简单紧凑、抽气腔元件无摩擦、寿命长、能耗低、无油污染等优点得以广泛应用。
干式螺杆真空泵由于其优越的性能,在欧美和日本目前已经成为微电子、半导体、制药、精密加工等行业首选真空获得设备,日本在螺杆压缩机基础上,很早就研发出了真空泵的多头转子型线,并投入市场。德国几家真空设备公司也逐步的开发出了等螺距、变螺距转子型线,并在转子和机体冷却方面做了很多研究。中国企业在2008年也将螺杆真空泵的生产进入批量化生产,在化工制药等行业得到很好的应用。

螺杆真空泵性能特点
1、工作腔内无任何介质,可获得清洁真空
2、工作腔及螺杆转子表面有防腐涂层,可适应恶劣工况
3、气体在泵内无压缩,适宜抽取可凝性气体
4、单台泵可从大气抽至1Pa,真空系统可大大简化。
5、水温对真空影响小,节水达90%以上,甚至可以不耗水。
6、不耗油,无滴漏
7、旋转部件间无摩擦,可高速运转,整机体积小
8、结构简单,维护方便。
9、被抽气体直接排出泵体,不污染水,无环保压力,气体回收更便捷。
10、可与罗茨泵、分子泵组成无油机组

螺杆真空泵的结构
传动轴连接主动转子,通过同步齿轮带动从动转子旋转,在壳体上开有冷却水通道,用来冷却转子和排气口温度,同步齿轮及轴承用油润滑,轴承和壳体内部通过密封件来密封以达到无油的效果。干式螺杆真空泵同无油螺杆压缩机在密封和润滑上结构类似,一般真空泵的排气端用机械式密封件,进气侧通常用双唇形密封件。在传动方式上,目前通用的是直连电机,用联轴器与转子连接,极少数用皮带或者传动链传动。 等螺距螺杆泵由于无内压缩过程,排气温度非常高,如冷却效果不好,会造成转子和机壳变形,影响抽气效果。冷却机壳是必不可少的一个环节,水冷是最常见的方法,在机壳本体、轴承外侧通冷却水,可以达到冷却壳体进而冷却转子的目的。

螺杆真空泵工作原理
与螺杆式压缩机类似,螺杆式干式真空泵的工作过程可分为吸气、压缩和排气三个过程。随着转子的旋转,每对相互啮合的齿相继完成相同的工作循环,现在以其中一对齿来说明。
吸气过程
阳转子按逆时针方向旋转,阴螺杆按顺时针方向旋转。图中上方的转子端面是吸气断面,下方的端面为排气端面。
压缩过程
转于端面是排气端面。在这里,阳转子沿顺时针方向旋转,阴转于沿逆时针方向旋转。图中上方的转子端面是吸气断面,下方的端面为排气端面。
排气过程
螺杆泵的排气过程,齿间容积与排气孔口连通后,即开始排气过程。随着齿间容积的不断缩小,具有排气压力的气体逐渐通过排气孔口被排出,

国内外生产概况
1、国内螺杆真空泵的企业,从2004年起便开始进行型线与结构性能方面的研究。在2007年国内干式螺杆真空泵的市场基本被国外厂家占据的时候,国内公司投入大量资金将该产品转入批量化的生产,并得到国家的大力支持获得各类省级国家级科技奖项和资金。DP干式螺杆真空泵极限真空更高,消耗功率更低,具有节能,免维修等优点。它是油封式/喷射式/水环式真空泵的更新换代产品,在国内各大制药和化工企业得到大量应用。针对不同工艺条件,其过流部件(即转子和泵体等与气体接触的部分)均有防腐涂层,包括镍磷涂层和PTFE两种。
2、德国和日本公司在1999年底正式推出的螺杆式无油压缩真空泵是一种专门为工业应用(非半导体应用)设计的干式泵,它是一种全新的设计,是专门用来解决工业应用中艰苦的真空问题,如粉尘、焦油等。此泵也是采用变螺距转子,有内压缩过程,泵腔内无轴承和密封,大大降低了故障率,泵腔内没有内部阀门,因而耐粉尘和焦油能力强,此泵的螺杆采用内部中空冷却,可以降低转子温度和热变形,螺杆寿命长。

螺杆真空泵




卓力工矿是国内知名螺杆真空泵·干式螺杆真空泵生产厂家,有丰富的经验为客户提供高品质的螺杆真空泵·干式螺杆真空泵及完善的售后服务,如果您想了解最新螺杆真空泵·干式螺杆真空泵价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:螺杆真空泵·干式螺杆真空泵发货时间? 螺杆真空泵·干式螺杆真空泵售后保障? 螺杆真空泵·干式螺杆真空泵订货需要提供什么信息?
