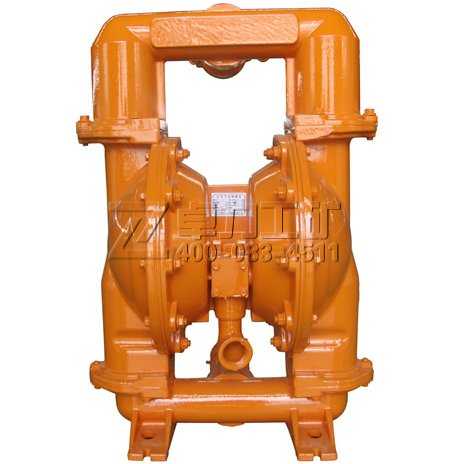

气动隔膜泵

气动隔膜泵

  气动隔膜泵其有四种材质:工程塑料、铝合金、铸铁、不锈钢。山东卓力优供各种类型气动隔膜本:不锈钢气动隔膜泵、铝合金气动隔膜泵、铸铁气动隔膜泵、工程塑料气动隔膜泵。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
气动隔膜泵说明书

气动隔膜泵

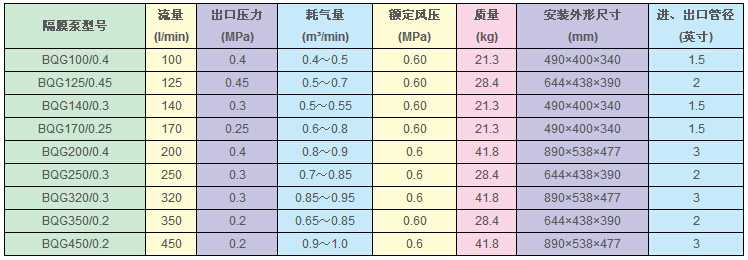

气动隔膜泵|不锈钢气动隔膜泵|铝合金气动隔膜泵|铸铁气动隔膜泵|工程塑料气动隔膜泵


气动隔膜泵是一种新型输送机械,是目前国内最新颖的一种泵类。采用压缩空气为动力源,对于各种腐蚀性液体。
气动隔膜泵其有四种材质:工程塑料、铝合金、铸铁、不锈钢。
气动隔膜泵根据不同液体介质分别采用丁腈橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯、聚四六乙烯。
以满足不同用户的需要。安置在各种特殊场合,用来抽送种常规泵不能抽吸的介质,均取得了满意的效果。
气动隔膜泵特点
由于采用压缩空气为动力源,因此该泵绝对防火、防爆,特别适用于高瓦斯矿井和石油、化工等部门使用,另外,该泵还具有体积小、重量轻、吸称大、扬程高、噪音低、结构简单,使用和维修方便等特点。
用途及适用范围
气动隔膜泵具有潜水泵、自吸泵、杂质泵、泥浆泵的一切功能。
用在采煤工作面上、下顺槽,压风机机油坑,绞车房积水坑排污水。
1、 用在采煤工作面上、下顺槽,压风机机油坑,绞车房积水坑排污水。
2、 用在掘进下山掌子头(或迎头)排混水。
3、 清理水仓排稀泥浆。
4、 用在高瓦斯矿井、掘进巷道排混水。
5、 用在石油、化工、食品、医药的浆液运输。
气动隔膜泵工作原理
以压缩空气为动力,气流推动阀芯往复换向,是压风交替进入左右气腔,推动膜片凹凸往复运动,使工作腔内产生压差从而达到吸、排水的目的。由于动作部分与被输送的物质不相接触,避免了堵塞,这样就提高了泵的排污能力和使用寿命,该泵还能够输送各种液体和带颗粒状物的混水。
气动隔膜泵是一种新型输送机械,采用压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽,目前已形成化生产,产品质量深受好评。这种泵的主要特点是不需灌引水,既能抽送流动的液体,又能输送一些是易流动的介质,吸程高、扬程可调(0-50米)气源压力只须大于1kg/cm2即能工作,绝对防火防爆,具有潜水泵、自吸泵、杂质泵、屏蔽泵、泥浆泵的一切功能和输送机械的许多特点。气动隔膜泵分类:塑料气动隔膜泵,不锈钢气动隔膜泵,气动隔膜泵。

气动隔膜泵适用场合
因为气动隔膜泵具有以上特点,所以气动隔膜泵自从诞生以来正逐步侵入其他泵的市场,并占有其中 气动隔膜泵(4张)的一部分。如:喷漆、陶瓷业中气动隔膜泵已占有绝对的主导地位,而在其他的一些行业中,像环保、废水处理、建筑、排污、精细化工中正在扩大它的市场份额,并具有其他泵不可替代的地位。
1、由于用气体作动力,所以流量随背压(出口阻力)的变化而主动调节,适合用于中高粘度的流体。而离心泵的工作点因以水为基准设定好的,如果用于粘度稍高的流体,则必需配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是如此。
2、在易燃易爆的环境中用气动泵可靠且成本低,如燃料、火药、炸药的输送,因为:第一、接地后不可能产生火花;第二、工作中无热量产生,机器不会过热;第三、流体不会过热因为气动隔膜泵对流体的搅动最小。
3、在工地恶劣的中央,如修建工地、工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于梗塞,这样对电动泵就形成负荷过高的环境,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道梗塞时主动停止。
4、另外气动隔膜泵体积小易于挪动,不需要地基,占地面积小,安置简便经济。可作为挪动式物料输送泵。
5、在有危害性、腐化性的物料处理中,隔膜泵可将物料与外界完全隔离。
6、或是一些实验中保证没有杂质污染原料。
7、可用于输送化学性质比较不稳定的流体,如:感光材料、絮凝液等。这是因为隔膜泵的剪切力低,对材料的物理影响小。

气动隔膜泵特点
气动隔膜泵是一种由膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵,由于气动隔膜泵工作原理的特点,因此气动隔膜泵具有以下特点:
(1)泵不会过热:压缩空气作动力,在排气时是一个膨胀吸热的过程,气动泵工作时温度是降低的,无有害气体排出。
(2)不会产生电火花:气动隔膜泵不用电力作动力,接地后又防止了静电火花
(3)可以通过含颗粒液体:因为容积式工作且进口为球阀,所以不容易被堵。
(4)对物料的剪切力极低:工作时是怎么吸进怎么吐出,所以对物料的搅动最小,适用于不稳定物质的输送
(5)流量可调节,可以在物料出口处加装节流阀来调节流量。
(6)具有自吸的功能。
(7)可以空运行,而不会有危险。
(8)可以潜水工作。
(9)可以输送的流体极为广泛,从低粘度的到高粘度的,从腐蚀性得到粘稠的。
(10)没有复杂的控制系统,没有电缆、保险丝等。
(11)体积小、重量轻,便于移动。
(12)无需润滑所以维修简便,不会由于滴漏污染工作环境。
(13)泵始终能保持高效,不会因为磨损而降低。
(14)百分之百的能量利用,当关闭出口,泵自动停机,设备移动、磨损、过载、发热
(15)没有动密封,维修简便避免了泄漏。工作时无死点。
常见故障
隔膜泵在运行中应无异常声响,各部无跑、冒、滴、漏现象,压力表、控制阀工作可靠,各性能指标达到说明书额定能力或能够满足生产要求。但由于正常磨损或零部件材料的老化,也会发生故障。
a.隔膜泵压力不足或升高故障原因及处理方法:
1、气动隔膜泵压力调节阀调节不当;调节压力阀至所需压力
2、压力调节阀失灵;检修压力调节阔3压力表灵;检修或更换压力表
b.气动隔膜泵压力下降故障原因及处理方法:
1、补油阀补油不足;修补油阀
2、进料不足或进料阀泄漏;检修进料情况及进料阀
3、柱塞密封漏油;检修密封部分
4、贮油箱油面太低;加注新油
5、泵体泄漏或膜片损坏;检查更换密封垫或膜片。
c.气动隔膜泵流量不足故障原因及处理方法:
1、进排料阀泄谝;检修或更换进料阀
2、膜片损坏;更换膜片
3、转速太慢、调节失灵;检修控制装置、调整转速。
气动隔膜泵漏油故障原因及处理方法:密封垫、密封圈损坏或过松;调整或更换密封垫、密封圈。
d.气动隔膜泵有动作,但是流量小或完全没有液体流出:
1.检查气动隔膜泵的气穴现象,降低泵的速度让液体进入液室。
2.检查阀球是否卡住。如果操作液体与泵的弹性体不相容,弹性体会有膨胀的现象发生。请更换适当材质的弹性体。
3.检查泵入口的接头是否完全锁紧不漏,尤其是入口端阀球附近的卡箍需锁紧。
气动隔膜泵的空气阀结冰:检查压缩空气含水量是否过高,安装空气干燥设备
气动隔膜泵的出口有气泡产生:检查膜片是否破裂,检查卡箍是否锁紧,尤其是入口管卡箍。
产品自空气排放口流出:检查膜片是否破裂,检查膜片及内外夹板在轴上是否夹紧
阀发出嘎嘎声:增加出口或入口扬程。
气动隔膜泵拆卸及再组装指南:
警告:在修泵之前,需先将空气来源配管从泵拆除,并且将泵中的空气压力排放掉。拆除所有连接泵的出入口的管线,然后将泵内的流体排放到适当的容器内。戴防护帽、眼镜、手套
泵没有动作或运作很慢:
1.检查空气入口端的滤网或空气过滤装置是否有杂质。
2.检查空气阀是否卡住,用清洁液清洗空气阀。
3.检查空气阀是否磨损,必要时更换新的零件。
4.检查中心体的密封零件状况,如果严重磨损,则无法达到密封效果,而且空气会从空气出口端排掉。由于其特别构造,请只使用GLYD圈。
5.检查空气阀中的活塞活动是否正常。
6.检查润滑油的种类。添加的润滑油如果高于建议用油的粘度,则活塞可能卡住或运作不正常。建议使用轻薄及抗冻的润滑油。
1) 气动隔膜泵是以压缩空气为动力,适当的润滑可以使泵的运行更稳定并能延长泵的使用寿命。
2) 保证压缩空气的洁净,不洁的气体容易磨损气阀,建议加装气动三联件!
3) 开关机需慢开慢关,以减小对管路和隔膜的冲击, 开机前检查管路联接有无松动。
4) 输送危性液体时请把泵的排气接到安全的地方,以免隔膜损坏时产生危险。
5) 输送易干结液体后请及时清洗,以免下次起动损坏隔膜或无法起动。
6) 管路较长时,要固定好管路,不可用泵来承受管路的重量和振动。
气动隔膜泵故障排除:
一、泵在运转但流量过低
1 、检查泵体是否有空蚀斑象,调整压缩空气的进口压力。降低泵体的运转速度来调整粘度和浓度较大的液体。
2 、检查阀球是否被卡住。如果输送的液体与阀球材质不相吻合。阀球将会胀大。请更换合适材质的阀球与阀座。
3 、请检查入口管道是否被堵塞。
二、气动气动隔膜泵无法启动或动作缓慢
1、检查过滤、调压和润滑装置和空气入口过滤网是否被堵塞。
2、检查气阀是否被杂质卡住,请将气阀拆下并清洗干净,查看气阀内的活塞是否有划伤的痕迹。如果活塞表面光亮而不黑纯,表示已磨损需要更换活塞和“O”型环。伤的 痕迹。请重新更换新品
3、检查主轴和“O”型环是否有刮伤、磨损和压扁的痕迹,如有损坏请更换。
三、液体从气室排出口漏出
1 、请检查隔膜是否破裂。
2 、检查隔膜是否正确安装和锁紧。
四、出口液休中含有大量气泡
1 、请检查隔膜是否破裂。
2 、检查泵体和管路是否泄漏。
3、气动隔膜泵适用范围
化工业:酸、碱、溶剂、悬浮物、分散体系。
石化业:稠油、油脂、泥浆、污泥等。
涂料业:树脂、溶剂、着色剂、油漆等。
日化业:洗涤剂、香波、乳液、乳剂、手霜、表面活化剂。
陶瓷业:泥浆、瓷浆、石灰浆、陶土浆。
采矿业:煤浆、岩浆、泥浆、砂浆、润滑油等。
水处理:石灰浆、软性沉淀物、污水、化学品、废水。
食品业:液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜。
饮料业:酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等。
医药业:溶剂、酸、碱、植物提炼液、软膏等各类药品料液。
造纸业:粘结剂、树脂、油漆、油墨、颜料、双氧水等。
电子业:溶剂、电镀液、清洗液、硝酸、废酸、腐蚀性酸、抛光液。
纺织业:染料化学品、树脂、胶等。
建筑业:水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等。
汽车业:抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等。
家具业:粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂。
冶金、铸造和染色业:金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等。
4、气动隔膜泵作用
1、由于用空气作动力,所以流量随背压(出口阻力)的变化而自动调整,适合用于中高粘度的流体。而离心泵的工作点是以水为基准设定好的,如果用于粘度稍高的流体,则需要配套减速机或变频调速器,成本就大大的提高了,对于齿轮泵也是同样如此。
2、气动隔膜泵在易燃易爆的环境中用气动泵可靠且成本低,第三、流体不会过热因为隔膜泵对流体的搅动最小。
3、在工地恶劣的地方,如建筑工地、 工矿的废水排放、由于污水中的杂质多且成分复杂,管路易于堵塞,这样对电泵就形成负荷过高的情况,电机发热易损。气动隔膜泵可通过颗粒且流量可调,管道堵塞时自动停止至通畅。
4、另外气动隔膜泵体积小易于移动,不需要地基,占地面极小,安装简便经济。可作为移动式物料输送泵。
5、在有危害性、腐蚀性的物料处理中,隔膜泵可将物料与外界完全隔开。
6、气动隔膜泵可用于输送化学性质比较不稳定的流体。
气动隔膜泵在工业领域的作用是巨大的,很多难以人类手工完成的都可以通过气动隔膜泵来完成,间接的保证了员工的工作安全。
行业作用
电子级气动双隔膜泵是特别针对高科技电子业和强腐蚀性介质所开发出的整机全塑料材质气动双隔膜泵。其材质有PTFE、导电型的PTFE、PE、导电型PE、SS316L。非常适合于高污染、高危险、强酸液、低噪音及无尘室之工作环境中使用的气动双隔膜泵。特别是印刷电路板(PCB)、半导体业、封装行业,超强腐蚀性输送及光电业等高科技产业最为适合。
二十世纪九十年代以来,我国化工领域以及国内市场的迅速发展,企业和厂商对腐蚀性介质输送更为要求和严苛。有毒和腐蚀性介质的泄漏极大的影响着操作人员的安全和环境的污染。电子级气动隔膜泵可有效的预防和解决此类问题的发生。
本产品具有障碍室系统和膜片检测器,在膜片损坏时产生信号并传给控制器,再由控制器发出指令进行关机或报警动作。
(1)障碍室系统具有两层膜片,两个控制器。膜片间充有超纯液体,当与介质接触的内膜片损坏后,泵送介质和超纯液混合后改变其导电性,此变化由传感器将信号输送给控制器。当外膜片破损后,同样通过传感器将信号输送给另外一个控制器。这样可防止因膜片损坏,介质泄漏后而造成严重的后果。
(2)膜片检测器是将传感器安装在消音器中,当任何一侧膜片破损后,介质流入消音器中,此时传感器可将感测到的信号传输给控制器进行相关的控制。
一般来说,在输送特殊或高纯度介质时尽可能减少介质外漏而造成不必要的污染和浪费,必要时可通过使用电子级气动隔膜泵中以上两种功能来保证操作人员安全、环境以及介质的污染,因此此类气动隔膜泵可大量应用在特殊化工介质的输送。为企业提供一种更为方便,安全,高效的解决方案。我深信,在未来的几年,电子级气动隔膜泵在中国的应用领域还将不断扩大,如果您遇到这种问题,此产品正是为客户提供了极佳的解决方案。
使用优点
气动单向隔膜泵具有质量可靠使用寿命长、噪音底、震动小、永不死机、做工精细等六大优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。
1、流动宽敞,通过性能好,允许通过最大颗粒直径达10毫米。抽送泥浆、杂质时,对泵磨损甚微;
2、气动单向隔膜泵不需灌引水,吸程高达5米,扬程达70米,出口压力≧7bar
3、气动单向隔膜泵无旋转部件,没有轴封,隔膜等抽送的介质与泵的运动部件、工件介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;
4、扬程、流量可通过气阀开度实现无级调节(气压调节在1-7bar之间)
5、可以浸没在介质中工作
6、不必用电,在易燃、易爆场所使用安全可靠
7、气动单向隔膜泵结构简单、易损件少,该泵结构简单,安装、维修方便,泵输送的介质不会接触到配气阀,联杆等运动部件,不像其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;
8、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏,一旦超负荷,泵会自动地停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行;
9、气动单向隔膜泵无须用油润滑,即使空转,对泵也无任何影响,这是该泵一大特点;
10、可输送较粘的液体(粘度在1万厘泊以下);
材质
Neoprene(氯丁橡胶)
氯丁橡胶广泛使用于没有腐蚀性的应用。具有寿命长及低成本的特性;温度限制:-17.7℃ to +93.3℃,0°F to +200°F
Buna-N(丁腈橡胶)
丁腈橡胶主要应用于石化及含油的液体,弹性寿命佳。温度限制:-12.2℃ to +82.2℃,+10°F to +180°F
Nordel(EPDM)三元橡胶
应用于极低温的效果极佳。也可做为打酸及碱性流体降低成本的替代品。温度限制:-51.1℃ to +137.8℃,-60°F to +280°F
Viton(氟化橡胶)
氟化橡胶应用于极高温的情况下,效果很好。可用于部分酸及碱的产品。但成本高且寿命较短。温度限制:-40℃ to +175.7℃,-40°F to +350°F
5方案
气动隔膜泵可以输送高粘度、大颗粒介质,可输送易然、易爆介质,具有自吸能力,还可置于介质内运行。该型泵没有轴封,无泄漏。另外,其制造成本低,具有离心泵、螺杆泵、转子泵等型泵无法比拟的优点。但是,该型泵由于是靠隔膜不断往复运动来达到输液目的,而隔膜往往是非金属材料制成,如橡胶、聚四氟乙烯,非金属的疲劳寿命往往很短,国外气动隔膜泵的疲劳寿命次数一般在2000万次左右,最高的也不过5000万次。而国内气动隔膜泵的疲劳寿命次数一般在300万次以下,正是此原因,大大影响国内气动隔膜泵的广泛使用。
1、隔膜改进
根据市场的需要,我厂于98年开发了气动隔膜泵系列产品,第一个规格是40口径,参照国外样机设计后,泵运行动作正常,但是经过多次实验,隔膜耐疲劳不超过200万次,于是进行隔膜攻关。首先,因为隔膜在泵内以很快的速度进行往复运动,特别是气体压力在0. 7MPa时,往复次数达145次每分钟,一般实际使用时,往复次数在30 } 60次每分钟左右。要提高隔膜的疲劳寿命,必需最大限度地减少隔膜的应力集中,于是从隔膜的外形着手,只要不影响隔膜安装,将波形隔膜的波形半径尽量加大,所有过渡圆角也尽量加大。其次,从隔膜的材料进行攻关,橡胶原料采用进口胶,帘子布采用特殊型号,硫化工艺进行严格控制,每道工序进行严格把关,制造了10件样品。
2、隔膜压盖的改进
对隔膜破裂的原因进行分析,发现都是在隔膜压盖接触位置破裂,而且空气腔发现许多粉末,说明造成隔膜破裂的主要原因是因为隔膜压盖对隔膜压得太死,以及压盖不断和隔膜碰撞和磨擦所致,于是决定改进压盖和隔膜(压盖和隔膜改进前的装配如图2所示)。首先,压盖加大且一个是平的,另一个是圆弧形,使隔膜运动时和压盖的接触始终是沿着圆弧压盖的圆弧边成一条线接触.
6范围
1.泵吸花生酱、泡菜、土豆泥、小红肠、果酱、苹果酱、巧克力等。
2.泵吸油漆、树胶、颜料。
3.粘合剂和胶水、全部种类可用泵吸取。
4.各种瓦、瓷、砖器及陶器釉浆。
5.油井钻好后,用泵吸沉积物及灌浆。
6.泵吸各种乳剂和填料。
7.泵吸各种污水。
8.用泵为油轮,驳船清仓吸取仓内污水。
9.啤酒花及发酵粉稀浆、糖浆、糖蜜。
10.泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11.各种橡胶浆。
12.各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13.各种剧毒、易燃、易挥发液体。
14.各种强酸、强碱、强腐蚀液体。
15.各种高温液体最高可耐150℃。
16.作为各种固液体分离设备的前级送压装置
7保养
泵在一段长时间运行后,会出现无法吸水的状态,此时需要对长时间24H运行的泵进行一定的保养,特别是工业废水中强腐蚀性的废水废渣。
1、准备维修包;通常气泵的厂商都维修保养包,里面的主要常用到的是密封垫和消音器。
2、根据实际使用情况,定期保养气泵,清理遗留下的一些废渣,保证密封性。
3、每个气动泵吸入口都有滤器,定期清理。
8使用注意
气动隔膜泵是以压缩空气为动力,通过膜片往复变形造成容积变化的容积泵,其工作原理近似于柱塞泵。气动隔膜泵按照一定的原理和方式进行使用,气动隔膜泵在具体的使用操作规程中按照一定的说明和注意事项使用,能够产生重要的使用作用和贡献,发挥良好的使用价值。使用气动隔膜泵操作运行时要注意以下几点:保证流体中所含的最大颗粒不超过泵的最大安全通过颗粒直径标准。紧固好泵及各连接管接头,防止中开泵因振动撞击擦产生静电火花。使用抗静电软管。要周期性的检查和测试接地系统的可靠性,要求接地电阻小于100欧姆。保持良好的排气和通风、远离易燃易爆和热源。进气压力不要超过泵的最高允许使用压力,高于管道泵额定压力的压缩空气可能导致人身伤害和财产的损失及损坏泵的性能。
静电火花可能引起爆炸导致人身伤亡事故和财产的损失,根据需要使用足够大截面积的导线,把泵上的接地螺钉妥善可靠接地。接地要求符合当地法规法律要求及现场的一些特殊要求的规定。泵的排气中可能含有固体物,不要将排气口对着工作区或者人,以免造成人身伤害。当隔膜失效时,排污泵输送的物料会从排气消声器中喷出。保证泵压的管道系统能承受所达到得最高输出压力,保证多级泵驱动气路系统的清洁和正常工作条件。当输送易燃和有毒的流体时,请将排口接到远离工作区的安全地方。请使用至少3/8"内径内壁光滑的管道连接排气口和消声器。
流体的高压可能会导致严重的人身伤亡和财产损失,请不要在泵加压时,对泵及料管系统进行任何的维修工作,转子泵如要做维修时,先切断泵的进气,打开旁通的卸压机构使管路系统卸压,慢慢松开连接的各管道接头。如输送的有害有毒流体泵,消防泵请不要把泵直接送到厂家来修理。液体输送部分使用铝合金材料的泵,请不要用来输送含有Fe3+的液体和卤代烃及其他的卤代碳氢化合物溶剂,则将会产生腐蚀引起泵体爆裂。保证所有接触输送体的部件不会被输送的流体腐蚀损坏。保证所有的操作人员熟悉操作使用和掌握泵的安全使用注意事项,必要的话,配给必需的防护用品。正确使用泵,不允许长时间的空运转。


卓力工矿是国内知名气动隔膜泵生产厂家,有丰富的经验为客户提供高品质的气动隔膜泵及完善的售后服务,如果您想了解最新气动隔膜泵价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
