DBY电动隔膜泵

DBY电动隔膜泵

  山东卓力是国内知名电动隔膜泵厂家,优供dby型电动隔膜泵:dby-10、dby-15、dby-25、dby-40、dby-50、dby-65、dby-80、dby-100电动隔膜泵型号齐全。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
DBY电动隔膜泵说明书

DBY电动隔膜泵

DBY电动隔膜泵|dby-25电动隔膜泵|dby-40电动隔膜泵|dby-50电动隔膜泵|dby-100电动隔膜泵


一、产品概述:
新研制开发的DBY型电动隔膜泵,采用XLD系列摆线针轮减速机传动动力,电动隔膜泵泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合。

二、电动隔膜泵主要用途:
1、各种剧毒、易燃、易挥发液体。
2、各种强酸、强碱、强腐蚀液体。
3、可输送较高温度的介质150℃。
4、作为各种压滤机前级送压装置。 .
5、热水回收及循环。
6、油罐车、油库、油品装卸。
7、泵吸泡菜果酱、土豆泥、巧克力等。
8、泵吸油漆、树胶、颜料粘合剂。
9、各种瓷器釉浆水泥灌浆灰浆泥浆。
10、各种橡胶浆乳胶、有机溶剂、填料。
11、用泵为油轮驳船清仓吸取仓内污水及剩油。
12、啤酒花及发酵粉稀浆、糖浆、糖蜜。
13、泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
14、各种特殊介质的吸送。

三、电动隔膜泵技术参数:
流量:0-20m3/h;
扬程:30m;
功率:0.37-4kw;
转速:1450r/min;
口径:10-100mm;
温度:-15-+150℃;
自吸高度:5-7m。

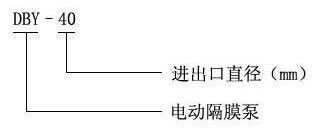

四、电动隔膜泵型号意义:



性参参数:

型号 流量M3/h 扬程 M 吸程 M 配备功率 KW 使用温度℃ 配备减速机型号
进口 出口 铸铁 不锈钢 铝合金
DBY-10 丝扣 3/8" 0.5 40 3 0.55 100 150 80 XWD0.55-2-35
DBY-15 丝扣 1/2" 0.75 40 3 0.55 100 150 80 XWD0.5-2-35
DBY-25 25 25 3.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-40 40 40 4.5 40 4 1.5 100 150 80 XLD1.5-3-35
DBY-50 50 50 6.5 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-65 65 65 8 40 4.5 2.2 100 150 80 XLD2.2-3-35
DBY-80 80 80 16 40 5 3 100 150 80 XLD3-3-35
DBY-100 100 80 20 40 5 3 100 150 80 XLD3-3-35

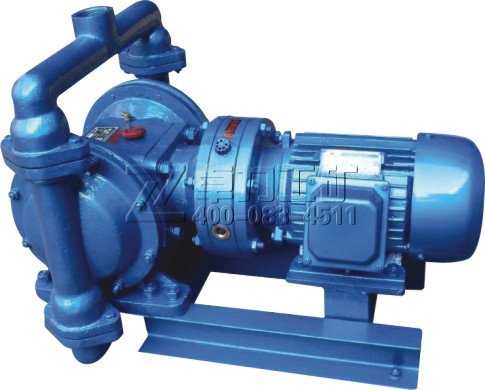

dby电动隔膜泵
六、几种隔膜材料特性

     隔膜品种
介质种类
丁睛橡胶 氯丁橡胶 氟橡胶 聚四氟乙烯 食品橡胶
发烟硝酸 × ×
浓硝酸 × ×
浓硫酸 × ×
浓盐酸 ×
浓磷酸 ×
浓醋酸 × × ×
浓氢氧化钠
无水氨
稀硝酸 × ×
稀硫酸
稀盐酸 ×
稀磷酸 × ×
稀氢氧化钠
氨水 ×
× ×
汽油
石油 ×
四氯化碳
二硫化碳   ×
乙醇
丙铜 × ×
甲酚 ×
乙醛 × ×
乙苯 × ×
丙烯晴 ×
丁醇
丁二烯 ×
苯乙烯 × ×
醋烯乙酯 × × ×
× × ×

注:○——寿命较长、△——寿命一般、×——不可用,本表仅从耐腐性考虑,因聚四氯乙烯弹性比橡胶差,故实际使用寿命因压力,泵行程杂质等因素影响而异。食品橡胶专用于食品饮料行业。

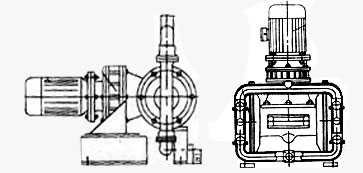

七、产品结构图

八、主要零件名称及材质

编号 名称 材质 数量
1 电机   1
2 联轴器 HT200 2
3 六角弹性块 氯丁橡胶 1
4 偏心轮 HT250 2
5 连杆 ZG 2
6 减速箱   1
7 螺栓 Q235-A 4
8 开口销 Q235-A 2
9 活塞销 A3 2
10 活塞 无缝管两端焊接 2
11 缸套 HT200 2
12 油杯   2
13 螺栓 Q235-A 16
14 隔膜 丁晴橡胶 氯丁橡胶 4
15 出水管 铝合金 1
铸铁
不锈钢
衬胶
16 泵体 铝合金 2
铸铁
不锈钢
衬胶
17 阀球 不锈钢 4
18 进水管 铝合金 1
铸铁
不锈钢
衬胶
19 底座 HT200 槽钢 1
20 螺栓 Q235-A 8
21 阀口座 氯丁橡胶 丁晴橡胶 4
22 螺栓 Q235-A 4
23 螺栓 Q235-A 4
24 压板 A3 4

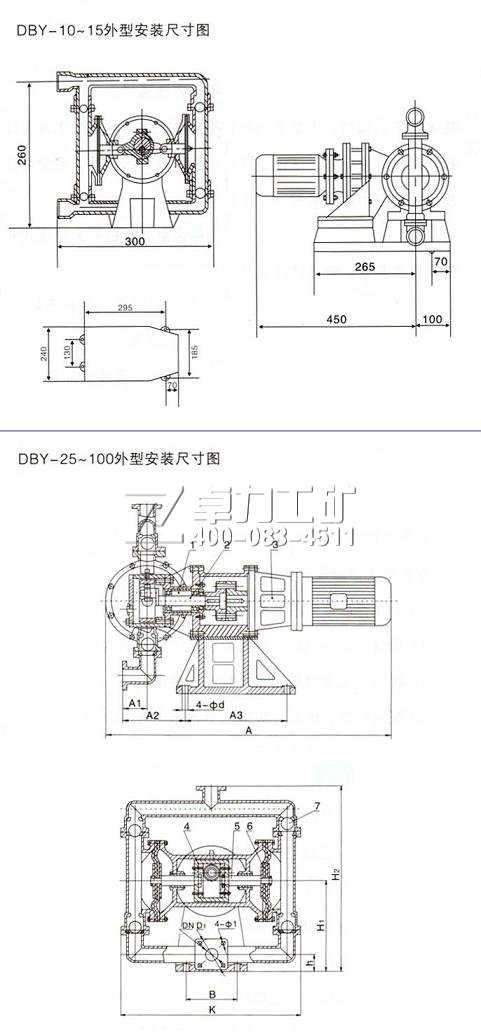

九、DBY系列电动隔膜泵(安装尺寸)


型号 A A1 A2 A3 B K DN D1 Φ1 Φd h H1 H2
DBY-25 900 75 160 300 180 550 25 75 11 17.5 110 315 620
DBY-40 900 75 160 300 180 550 40 100 14 17.5 110 315 620
DBY-50 960 140 250 370 240 550 50 110 14 17.5 85 360 820
DBY-65 960 140 250 370 240 550 65 130 14 17.5 85 360 820
DBY-80 900 110 0 700 390 800 80 150 17.5 17.5 130 470 980
DBY-100 900 110 0 700 390 800 100 150 17.5 17.5 130 470 980

十、DBY系列电动隔膜泵(使用方法):

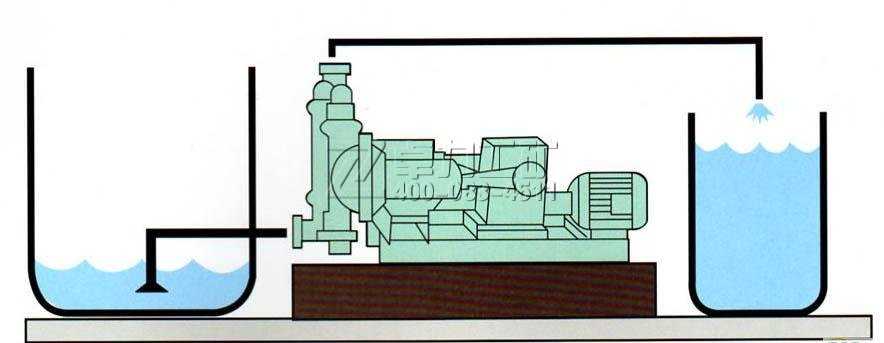

                                                     将液体A容器抽送到B容器可用此法

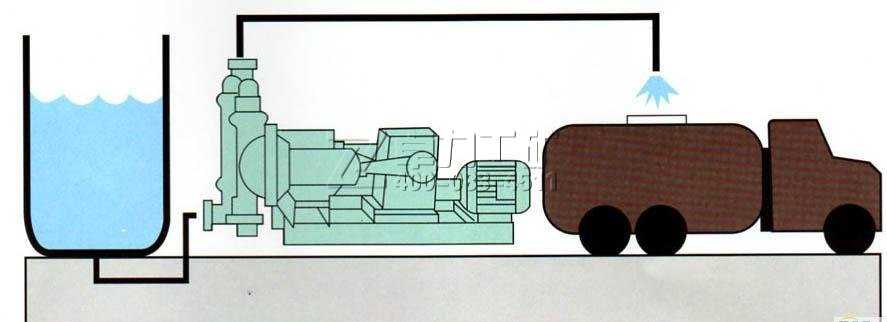

                                高粘稠液体可采用此方法将液体位提高,使液料容易抽

DBY型电动隔膜泵注意事项:
1、正确选用隔膜
DBY型电动隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种:
1.丁晴隔膜;主要用于耐油场合。
2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。
3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。
4.食品橡胶,专用于食品饮料的输送。
2、注意事项
1. DBY型电动隔膜泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。
2.应及时加油,保持润滑系统正常运转。
3.电动隔膜泵在使用中环境温度应小于40℃、电机温度不得超过75℃。
4.被输送的介质及其温度应在泵材允许范围内。
5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净电动隔膜泵内积物,以免再开时损坏。
