孔板流量计

孔板流量计

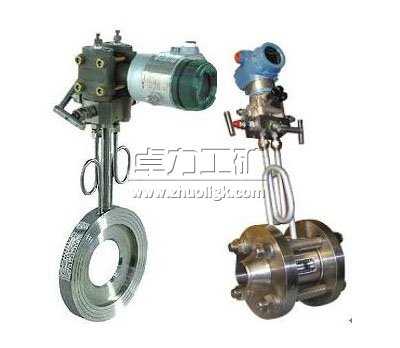

  孔板流量计是将标准孔板与多参量差压变送器配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。孔板流量计原理根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
孔板流量计说明书

孔板流量计

孔板流量计|孔板流量计厂家


介绍
孔板流量计是将标准孔板与多参量差压变送器(或差压变送、温度变送器及压力变送器)配套组成的高量程比差压流量装置,可测量气体、蒸汽、液体及天然气的流量。
应用
孔板流量计广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
孔板流量计被广泛适用于煤炭、化工、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。
在过程自动化仪表与装置中,流量仪表有两大功用:作为过程自动化控制系统的检测仪表和测量物料数量的总量表。
孔板流量计
孔板流量计结构
节流件:标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等 取压装置:环室、取压法兰、夹持环、导压管等 连接法兰(国家标准、各种标准及其它设计部门的法兰) 、紧固件。 测量管。
孔板流量计的安装要求:对直管段的要求一般是是前10D后5D,因此在选购孔板流量计时一定要根据流量计的现场工矿情况来选择适合现场工矿的流量计。
充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加。
工作原理
在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。其基本公式如下:


c-流出系数 无量纲
d-工作条件下节流件的节流孔或喉部直径
D-工作条件下上游管道内径
qm-质量流量 Kg/s
qv-体积流量 m3/s
d/D-直径比 无量纲
流体的密度Kg/m3
可膨胀性系数 无量纲


优缺点
优点
  1、标准节流件是全用的,并得到了国际标准组织的认可,无需实流校准,即可投用,在流量传感器中也是唯一的;
  2、结构易于复制,简单、牢固、性能稳定可靠、价格低廉;
  3、应用范围广,包括全部单相流体(液、气、蒸汽)、部分混相流,一般生产过程的管径、工作状态(温度、压力)皆可以测量;
  4、检测件和差压显示仪表可分开不同厂家生产,便于专业化规模生产。
缺点
  1、测量的重复性、精确度在流量传感器中属于中等水平,由于众多因素的影响错综复杂,精确度难于提高;
  2、范围度窄,由于流量系数与雷诺数有关,一般范围度仅3∶1~4∶1;
  3、有较长的直管段长度要求,一般难于满足。尤其对较大管径,问题更加突出;
  4、压力损失大;
  5、孔板以内孔锐角线来保证精度,因此传感器对腐蚀、磨损、结垢、脏污敏感,长期使用精度难以保证,需每年拆下强检一次;
  6、采用法兰连接,易产生跑、冒、滴、漏问题,大大增加了维护工作量。

适用范围
1. 公称直径: 15 mm ≤DN≤1200mm
2. 公称压力:PN≤40MPa
3. 工作温度:-50℃≤t≤550℃
4.量程比:1:10, 1:15
5. 精度:0.5级,1级

孔板流量计技术参数
节流件名称
适用管道
(DN mm)
适用直径比B(d/D)
应用特点
流出系数不确定度Ec%
设计标准
角接取压标准孔板
环室式
50-500
50-500
0.2-0.75
0.2-0.75
适用于清洁介质其中GD结构适合高温高压条件下流量的测量
0.6-0.75%
ISO5167
GB/T2624-93
夹紧环式
50-500
0.2-0.75
易于清除污物,可用于不太清洁流体流量的测量
斜钻孔式
450-1000(3000)
0.2-0.75
法兰取压标准孔板
50-1000
0.2-0.75
易于清除污物,适用于各种介质
0.6-0.75%
ISO5167
GB/T2624-93
径距取压标准孔板
50-1000
0.2-0.75
角接取压标准喷嘴
(ISA1932喷嘴)
50-500
0.3-0.8
压损小,寿命长,尤其适用于蒸汽流量测量
0.8-1.2%
ISO5167
GB/T2624-93
长径喷嘴
50-630
0.2-0.8
压损小寿命长,LGP型长径喷嘴组件适合高参数水和蒸汽流量测量
2.0%
ISO5167
GB/T2624-93
经典文丘利管
机械加工式
100-800
0.2-0.8
压力损失小,所需直管段小于孔板、喷嘴
1.0%
ISO5167
GB/T2624-93
粗焊铁板式
200-1200(2000)
0.4-0.7
1.5%
文丘利喷嘴
65-500
0.316-0.77
同上
1.2-1.75%
ISO5167
GB/T2624-93
1/4圆孔板
25-150
0.245-0.6
适用于低雷诺数
2.0-2.5%
DIN BS
锥形入口孔板
25-250
0.1-0.316
同上
2.0%
BS
圆缺孔板
50-1500
0.32-0.8
适用于赃污,有气泡析出或含有固体微粒的流体测量。
1.5%
DIN
偏心孔板
100-1000
0.46-0.84
1-2%
ASME
小孔板
12.5-40
0.2-0.75
适用于小管道流量测量
0.75%
ASME
透镜式孔板
12.5-150
0.2-0.75
适用于高压常温小管道流量测量
0.6-0.75%
ISO5167ASME
端头孔板
大于等于15
0.2-0.62

1.5-2.0%

双重孔板
25-400
0.2-0.8
适用于大流量测量

限流孔板




卓力工矿是国内知名孔板流量计生产厂家,有丰富的经验为客户提供高品质的孔板流量计及完善的售后服务,如果您想了解最新孔板流量计价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!
