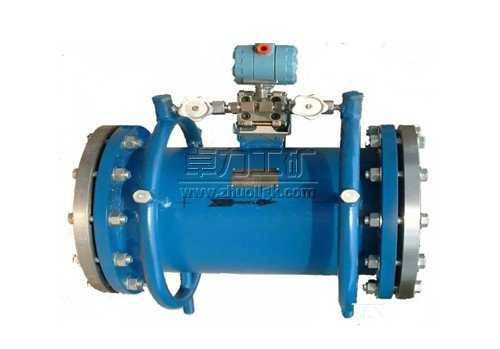

LGHX环形孔板流量计

LGHX环形孔板流量计

LGHX环形孔板流量计|环形孔板流量计价格

环形孔板流量计适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。

环形孔板流量计特点
1. 适合测量蒸汽、煤气及冷却水等脏污介质。
•环形孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。
2. 适合高温、高压流体的流量测量。
•环形孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，可获得良好的精度。
3. 比圆缺孔板、偏心孔板工作可靠，测量准确。
•使用环形孔板测量流体流量，不易堵塞取压孔，因几何形状简单，可以精密加工和装配，容易提高测量精度。
4. 采用均压环结构，减少测量误差来源。
5. 采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。

环形孔板流量计优点
环形孔板适用于各种流体（气体、蒸汽、液体）介质，它除了具有标准孔板的结构简单、牢固、安装使用方便等特点以外，还具有以下优点：
　　1、更适合测量饱和蒸汽、过热蒸汽以及煤气、冷却水等脏污流体。
　　2、更容易适应高温、高压流体的流量测量。
　　3、比圆缺孔板、偏心孔板工作更可靠，测量更精确。
　　4、以较低的成本制成耐腐蚀型，测量腐蚀性流体的流量。
　　5、由于本产品外部形状简单，容易制成夹套保湿型在夹套内通蒸汽，可以防止被测流体（如重油、渣油等）在测量管段内凝结或粘附；通以冷却液，可防止易汽化的液体在流经测流板时形成汽液两相流。
　　6、采用均压环结构，减少了测量误差来源引至差压变送器的是在测流板上、下游处取压管横截面的静压平均值，减弱了上游局部阻力形成的速度分布畸变对精度的影响，实际精度更接近基本精度。
　　7、要求较低的前后直管段
　　8、采用一体型结构形式，减少管线敷设。
　　9、采用带远传膜盒的差压变送器，可以测量诸如煤粉、渣油等脏污液体的流量。
　　工作原理：环形孔板节流装置和普通的标准孔板一样，依据的基本原理是流体连续性方程和伯努利方程。把环形孔板安装在圆管中，当液体流经节流装置时，其上、下游侧之间就会产生压力差。
　　连接方式：法兰连接和焊接连接。

环形孔板流量计工作原理
环形孔板流量计依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D。

环形孔板流量计结构特点
环形孔板流量计的基本原理和标准孔板基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。

技术参数：
1、公称直径：50mm≤DN≤1800mm
2、雷诺数范围：103≤ReD≤107
3、公称压力：PN≤32MPa
4、工作温度：-196～530℃
5、精度：1级、1.5级

卓力工矿是国内知名LGHX环形孔板流量计生产厂家，有丰富的经验为客户提供高品质的LGHX环形孔板流量计及完善的售后服务，如果您想了解最新LGHX环形孔板流量计价格或者更详细信息，欢迎拨打服务热线：13280082001 18605374511.或者联系在线客服： 点击这里、立刻咨询；我们携程为您服务！

常见问题：LGHX环形孔板流量计发货时间？ LGHX环形孔板流量计售后保障？ LGHX环形孔板流量计订货需要提供什么信息？

产品标签：LGHX环形孔板流量计| 环形孔板流量计价格
