DN内注式单体液压支柱

DN内注式单体液压支柱

  山东卓力DN系列内注式单体液压支柱型号齐全,DN(06~18)-250/80型单体液压支柱DN06 DN08 DN10 DN12 DN14 DN16 DN18,DN(20、22)-300/90、DN25-250/90、DN28-250/90、DN31.5-160/90、DN35-160/90单体液压支柱,DN(38、40、42、45)-150/110L型单体液压支柱DN38 DN40 DN4

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
DN内注式单体液压支柱说明书

DN内注式单体液压支柱

DN内注式单体液压支柱|内注式单体液压支柱型号


DN系列矿用单体液压支柱
DN内注式单体液压支柱为内部供液结构、恒阻式支柱,与金属铰接顶梁配合适用于煤矿一般机械化采煤工作面顶板的支护,也可用于综合机械化采煤工作面端头支护或临时支护,煤矿回采工作面的顶板支护和端头顶板支护,由于其承载能力大、抗偏载能力强、工作行程大、使用范围广,因而其可应用于薄煤层、中厚煤层及较厚煤层工作面。

组成:DN内注式单体液压支柱主要由顶盖、通气阀、缸体、活柱体、活塞、手摇泵、卸载阀、安全阀和手把体等零部件组成。
特点:重量轻,承载能力大;升柱快,回柱便利;密封性能可靠;不需泵站和管路系统供液,降柱不排出液体,保持环境清洁;使用灵活,管理方便。

DN内注式单体液压支柱适用范围
1、煤层倾角:煤层倾角小于20°的缓倾斜回采工作面,采取一定安全措施后亦可用于倾角为25°~35° 的回采工作面。
2、高度:不大于支柱的最大高度,即DN18型支柱最大支撑高度为1.8m,支撑高度变化范围一般为1.3~1.8m;DN22型支柱最大支撑高度为2.2m,支撑高度变化范围一般为1.6~2.2m等等。
3、支柱在承压过程中不应以支柱的中部作为推溜千斤顶的支点推溜;
4、在炮采工作面使用时,应采取措施防止支柱的活柱表面被崩坏。

DN内注式单体液压支柱工作原理
DN内注式单体液压支柱工作液为5号液压油, 回柱时油缸中液压油流回活柱内腔形成封闭式循环;不需要泵站和管路系统, 配套设备少, 成本低; 在没有电源和泵站的地方照样使用, 灵活性大、管理方便、简单; 由于工作液是封闭式循环, 支柱回柱时液压油流回活柱内腔, 实现支柱本身液压油的闭路循环, 液压油消耗很少; 支柱液压系统为闭式系统, 液压油不外溢, 不污染环境, 有利于环保, 并对工作面生产影响小, 较好地保持了工作面环境, 劳动条件较好; 支柱的阀全部装在支柱内腔, 受外界污染的可能性小, 可靠性高。

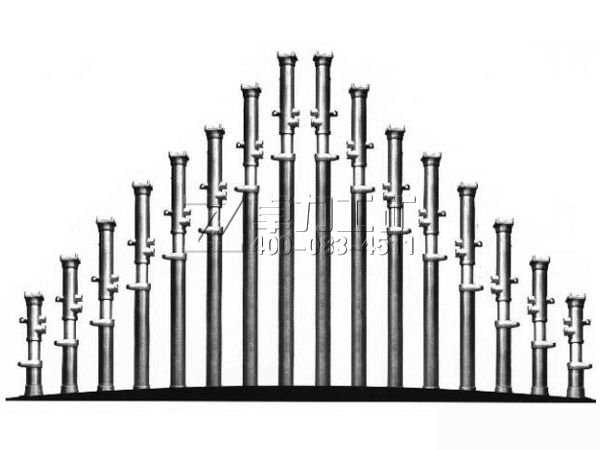

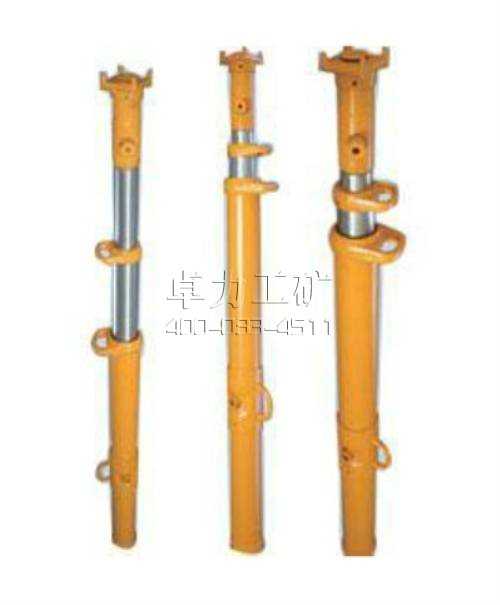

DN内注式单体液压支柱型号
DN(38、40、42、45)-150/110L单体液压支柱
DN(31.5、35)-160/90单体液压支柱
DN(25、28)-250/90内注式单体液压支柱
DN(20、22)-300/90单体液压支柱
DN(06、08、10、12、14、16、18)-250/80内注式单体液压支柱
DN(04、05)-250/80XX 单体液压支柱
材质:27硅锰

DN内注式单体液压支柱技术参数表
型号
最大高度
mm
最小高度
mm
行程
mm
工作阻力
kN
工作液压
MPa
油缸直径
mm
底座面积
mm2
工作液
重量
Kg
DN31-160/90
3150
2450
700
160
25
90
120
5#液压油
78
DN28-200/90
2800
2100
700
200
31
90
120
5#液压油
74
DN25-250/90
2500
1800
700
245
39
90
120
5#液压油
68
DN22-300/90
2240
1540
700
294
46.3
90
120
5#液压油
60
DN20-300/90
2000
1360
640
294
46.3
90
120
5#液压油
55
DN18-250/80
1800
1250
550
245
49
80
120
5#液压油
45
DN16-250/80
1600
1100
500
245
49
80
120
5#液压油
41
DN14-250/80
1400
1000
400
245
49
80
120
5#液压油
38
DN12-250/80
1200
870
330
245
49
80
120
5#液压油
34
DN10-25/80
1000
720
280
245
49
80
120
5#液压油
29
DN08-250/80
800
590
210
245
49
80
120
5#液压油
26
DN06-25/80
650
510
140
245
49
80
120
5#液压油
23


DN(06~18)-250/80型单体液压支柱技术参数:
规格
项目
DN06 DN08 DN10 DN12 DN14 DN16 DN18
最高高度mm 630 800 1000 1200 1400 1600 1800
最低高度mm 510 590 720 870 1000 1100 1250
工作行程mm 140 210 280 33 400 500 550
额定工作阻力kN 250
额定工作油压MPa 49
油缸内径mm 80
初撑力kN 49 49 49 49 68.7~78.5 68.7~78.5 68.7~78.5
底座面积cm2 120 120 120 120 129 129 129
初撑时作用在手把上的最大力矩N.m <200
使用手把回柱的最大力矩N.m <200
空载时手把摇动一次活柱升高值mm >15 >15 >20 >20 >25 >25 >25
全行程降柱速度mm/s >20 >20 >20 >20 >30 >30 >30
工作液体 5#液压油
重量Kg 22 24.5 28 32 35 38 42
含油重量Kg 23 26 29 34 38 41 45
装油量L 1 1.3 1.7 2.1 2.5 3 3.3

DN(20、22)-300/90、DN(25、28)-250/90、DN(31.5、35)-160/90 单体液压支柱技术参数:

规格
项目
DN20 DN22 DN25 DN28 DN31.5 DN35
最高高度mm 2000 2240 2500 2800 3150 3500
最低高度mm 1360 1540 1800 2100 2450 2800
工作行程mm 640 700 700 700 700 700
额定工作阻力kN 300 300 250 250 160 160
额定工作油压MPa 46.3 46.3 39 31 25.1 25.1
油缸内径mm 90
初撑力kN 68.7~78.5
底座面积cm2 129
初撑时作用在手把上的最大力矩N.m <200
使用手把回柱的最大力矩N.m <200
空载时手把摇动一次活柱升高值mm >20
全行程降柱速度mm/s >30
工作液体 5#液压油
重量Kg 50.7 55 62.8 68.3 72.8 72.8
含油重量Kg 55 60 68 74 78 78
装油量L 4.6 5.1 5.4 5.4 5.4 5.4

DN(38、40、42、45)-150/110L型单体液压支柱技术参数:
规格
项目
DN38 DN40 DN42 DN45
最高高度mm 3800 4000 4200 4500
最低高度mm 3100 3300 3500 3800
工作行程mm 700
额定工作阻力kN 150
额定工作油压MPa 15.8
油缸内径mm 110
初撑力kN 68.7~78.5
底座面积cm2 147
初撑时作用在手把上的最大力矩N.m <200
使用手把回柱的最大力矩N.m <200
空载时手把摇动一次活柱升高值mm >30
全行程降柱速度mm/s >30
工作液体 5#液压油
重量Kg 111 113 116 119
装油量L 6.7 6.7 6.7 6.7

DN(04、05)-250/80XX型单体液压支柱技术参数:
型号
项目
DN04 DN05
最高高度mm 420 500
最低高度mm 350 410
工作行程mm 70 90
重量Kg 17 19
装油量L 0.6 0.7
油缸内径mm 80
额定工作阻力kN 250
额定工作液压MPa 49
初撑力kN 49
空载时手摇把摇一次活柱升高mm >15
全行程降柱时间s <10
底座对顶板压力MPa 24.03
DN系列矿用单体液压支柱



卓力工矿是国内知名DN内注式单体液压支柱生产厂家,有丰富的经验为客户提供高品质的DN内注式单体液压支柱及完善的售后服务,如果您想了解最新DN内注式单体液压支柱价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:DN内注式单体液压支柱发货时间? DN内注式单体液压支柱售后保障? DN内注式单体液压支柱订货需要提供什么信息?


产品标签:DN内注式单体液压支柱| 内注式单体液压支柱型号
