DW外注式单体液压支柱

DW外注式单体液压支柱

  DW型外注式单体液压支柱与金属顶梁配合,供煤矿一般机械化采煤高档工作面支护顶板用。DW系列外注式单体液压支柱型号:DW08 DW10 DW12 DW14 DW16 DW18 DW20 DW22 DW25 DW28 DW31.5 DW35

全国销售热线:400-083-4511 0537-7970778 13280082001

在线咨询加入收藏
同类产品推荐
DW外注式单体液压支柱说明书

DW外注式单体液压支柱

DW外注式单体液压支柱|外注式单体液压支柱型号


DW型外注式单体液压支柱
DW型外注式单体液压支柱与HDJA或HDJC金属顶梁配合,用于煤矿井下回采工作面顶板支护,亦可用于综采综放工作面端头支护或临时支护。工作介质采用含M10乳化油2%的乳化液。
1、用途:
DW型外注式单体液压支柱与金属顶梁配合,供煤矿一般机械化采煤高档工作面支护顶板用,也可供综合机械化采煤工作端头支护用。
外注式单体液压支柱适用于煤层倾角小于25°的缓倾斜回采工作面。采取一定的安全措施,也可用于倾角25°—35°的回采工作面。
2、产品特点:
DW型外注式单体液压支柱为恒阻式支柱,具有支撑力强、工作阻力稳定、升柱速度快、工作行程大、结构简单装拆方便、便于维护、安全可靠等特点。
3、技术参数:
外注式单体液压支柱系列规格及主要技术特征
型号
项目
DW35 DW31.5 DW28 DW25 DW22 DW20 DW18 DW16 DW14 DW12 DW10 DW08 DW06
最大高度/mm 3500 3150 2800 2500 2240 2000 1800 1600 1400 1200 1000 800 630
最小高度/mm 2700 2350 2000 1700 1440 1240 1110 1005 900 792 685 578 485
工作行程/mm 800 800 800 800 800 760. 690 595 500 408 315 222 145
额定工作阻力/kN 150 200 250 250 300
额定工作液压/MPa 19.1 25.5 31.8 31.8 38.2
泵站压力/ MPa 10-20 15∽20
初撑力/ kN 118∽157 118∽157
阀距底面距离H/ mm 1495 1145 795
底座面积/ cm 113 109
工作介质 含煤10(M10)乳化剂1%∽2%乳化液
支柱重量/kg 有油 87.8 80.4 75 63 60 56 49 45 42 38 33 28 26
无油 82.8 76.4 70 58 55 52 47 43 40 36 32 27 25
注:DW31.5以上支柱,其最大高度和额定工作阻力不匹配,且重量较大,不适宜在全工作面使用。

DW型外注式单体液压支柱已形成φ100φ110毫米两大系列。
φ100单体液压支柱主要技术参数:
型 号 额定工作阻力(KN) 额定工作液压(MPa) 初撑力(KN) 泵站液压(MPa) 最大高度(mm) 最小高度(mm) 工作行程(mm)  缸 径 (mm) 使用工作液  重 量
DW35-20/100 200 25.5 118-157 15-20 3500 2700 800 100 含煤10乳化剂(或含MD10乳化剂)1-2%乳化液 88
DW31.5-20/100 200 25.5 118-157 15-20 3150 2350 800 100 78.8
DW28-25/100 250 31.8 118-157 15-20 2800 2000 800 100 70
DW25-25/100 250 31.8 118-157 15-20 2500 1700 800 100 58
DW22-30/100 300 38.2 118-157 15-20 2240 1440 800 100 55
DW20-30/100 300 38.2 118-157 15-20 2000 1240 760 100 51.8
DW18-30/100 300 38.2 118-157 15-20 1800 1110 690 100 47
DW16-30/100 300 38.2 118-157 15-20 1600 1005 595 100 43.5
DW14-30/100 300 38.2 118-157 15-20 1400 9000 500 100 40
DW12-30/100 300 38.2 118-157 15-20 1200 792 408 100 36.3
DW10-30/100 300 38.2 118-157 15-20 1000 685 315 100 32
DW08-30/100 300 38.2 118-157 15-20 800 578 222 100 28.2
DW06-30/100 300 38.2 118-157 15-20 630 485 145 100 25.1

φ110单体液压支柱主要技术参数:
型 号 额定工作阻力(KN) 额定工作液压(MPa) 初撑力(KN) 泵站液压(MPa) 最大高度(mm) 最小高度(mm) 工作行程(mm)  缸 径 (mm) 使用工作液  重 量
DW45-25/110 250 26.3.1 143-190 15-20 4500 3216 1284 110 含煤10乳化剂(或含MD10乳化剂)1-2%乳化液 138.0
DW40-25/110 250 26.3 143-190 15-20 4000 2966 1034 110 126.0
DW35-30/110 300 31.6 143-190 15-20 3500 2620 880 110 113.0
DW31.5-30/110 300 31.6 143-190 15-20 3150 2270 880 110 103.0
DW28-30/110 300 31.6 143-190 15-20 2800 1920 880 110 95.0
DW25-40/110 400 42.1 143-190 15-20 2500 1629 871 110 81.8
DW22-40/110 400 42.1 143-190 15-20 2240 1369 871 110 76.6
DW20-40/110 400 42.1 143-190 15-20 2000 1247 753 110 70.8
DW18-40/110 400 42.1 143-190 15-20 1800 1122 678 110 65.0
DW16-40/110 400 42.1 143-190 15-20 1600 1016 584 110 59.5
DW14-40/110 400 42.1 143-190 15-20 1400 910 490 110 54.5
DW12-40/110 400 42.1 143-190 15-20 1200 803 397 110 , 49.0,
DW10-40/110 400 42.1 143-190 15-20 1000 696 304 110 44.0
DW08-40/110 400 42.1 143-190 15-20 800 588 212 110 38.8
DW06-40/110 400 42.1 143-190 15-20 630 495 135 110 34.2
DW35-200/100L 200 20.8 190 15-20 3500 2500 1000 110   131.0
DW38-200/100L 200 20.8 190 15-20 3800 2800 1000 110   139.0
DW40-200/100L 200 20.8 190 15-20 4000 3000 1000 110   144.8
DW42-200/100L 200 20.8 190 15-20 4200 3200 1000 110   150.4
DW45-200/100L 200 20.8 190 15-20 4500 3500 1000 110   158.6

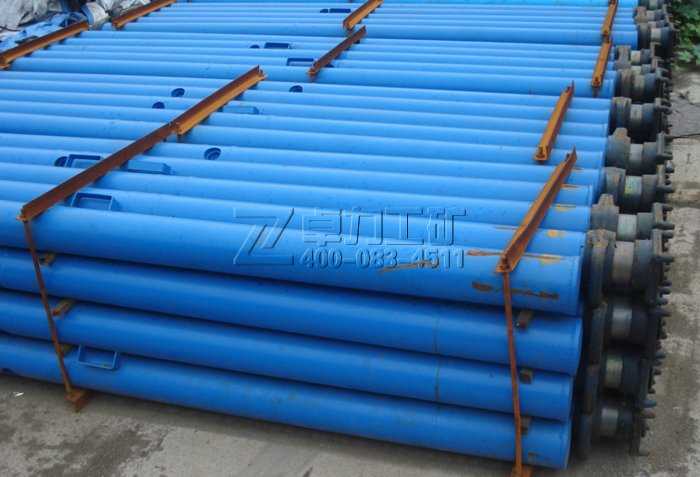

DW系列外注式单体液压支柱

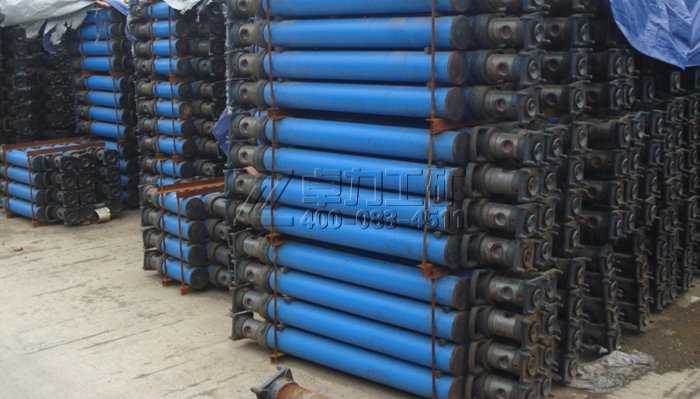

DW系列外注式单体液压支柱

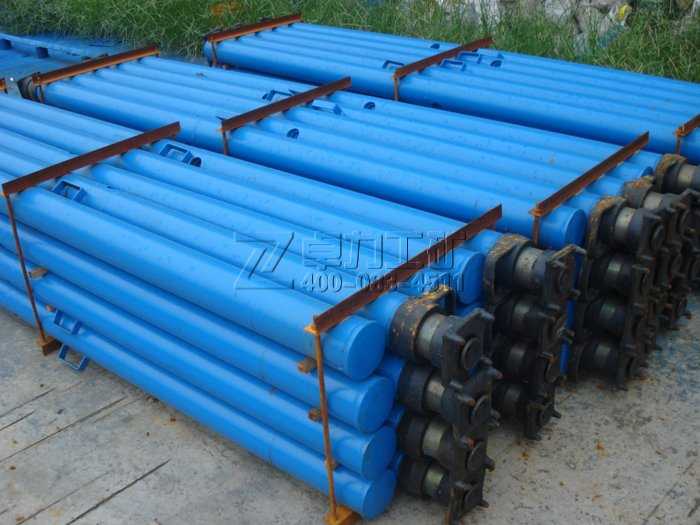

DW系列外注式单体液压支柱

DW系列外注式单体液压支柱全优的质量 全心的服务 为您提供卓越的产品!热线:18953724511

卓力工矿是国内知名DW外注式单体液压支柱生产厂家,有丰富的经验为客户提供高品质的DW外注式单体液压支柱及完善的售后服务,如果您想了解最新DW外注式单体液压支柱价格或者更详细信息,欢迎拨打服务热线:13280082001 18605374511.或者联系在线客服: 点击这里、立刻咨询;我们携程为您服务!

常见问题:DW外注式单体液压支柱发货时间? DW外注式单体液压支柱售后保障? DW外注式单体液压支柱订货需要提供什么信息?


产品标签:DW外注式单体液压支柱| 外注式单体液压支柱型号
